Назначение изделия

ШР40П16ЭШ2-Л — низкочастотный цилиндрический электрический соединитель серии ШР, исполненный в виде розетки (гнездовой части) ряда «Коннектор-5». Изделие предназначено для электрического соединения силовых и сигнальных цепей в стационарной и мобильной электро- и радиоаппаратуре, а также в промышленном оборудовании.

Розетка устанавливается на кабельную часть и служит для коммутации цепей при помощи ответной вилки того же типоразмера. Применение изделия охватывает как стационарные установки, так и подвижные объекты, включая транспортное и промышленное оборудование, где соединитель подвергается вибрационным и ударным нагрузкам.

Расшифровка обозначения

Маркировка ШР40П16ЭШ2-Л построена по принятой для серии ШР системе и указывает на конструктивные и электрические особенности изделия:

• ШР — тип цилиндрического низкочастотного соединителя ряда «Коннектор-5».
• 40 — условный размер корпуса, диаметр корпуса составляет примерно от 40 до 52 мм.
• П — конструктив с прямым патрубком для кабеля.
• 16 — количество контактов в соединителе, а именно 16 штук.
• Э — гайка патрубка предназначена для экранированного кабеля, то есть выполнено подключение экрана.
• Ш — тип соединителя в кабельной части: розетка (гнездо).
• 2 — обозначение сочетания контактов по диаметрам и типовым токовым нагрузкам согласно ГОСТ и техническим условиям.

Дополнительный индекс «Л» указывает на конкретное исполнение изделия в рамках данной серии.

Подтверждённые технические особенности

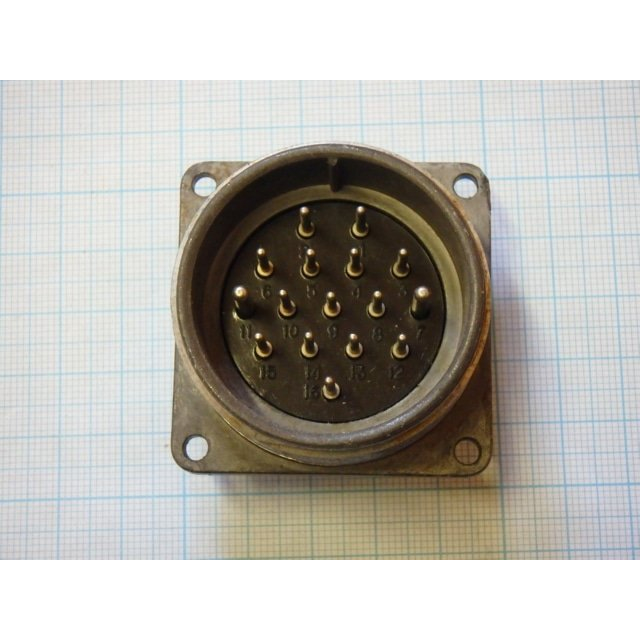

Для соединителей ШР40 типовыми являются следующие электрические и механические параметры. По контактам изделие содержит 16 контактов, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

Допустимое рабочее напряжение составляет до 850 В как для постоянного, так и для переменного тока при частоте до нескольких мегагерц. Токовая нагрузка на отдельный контакт ориентировочно достигает 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм, а суммарный ток на соединитель — до порядка 190 А.

Сопротивление контакта не превышает ориентировочно от 1 до 2,5 мОм, сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

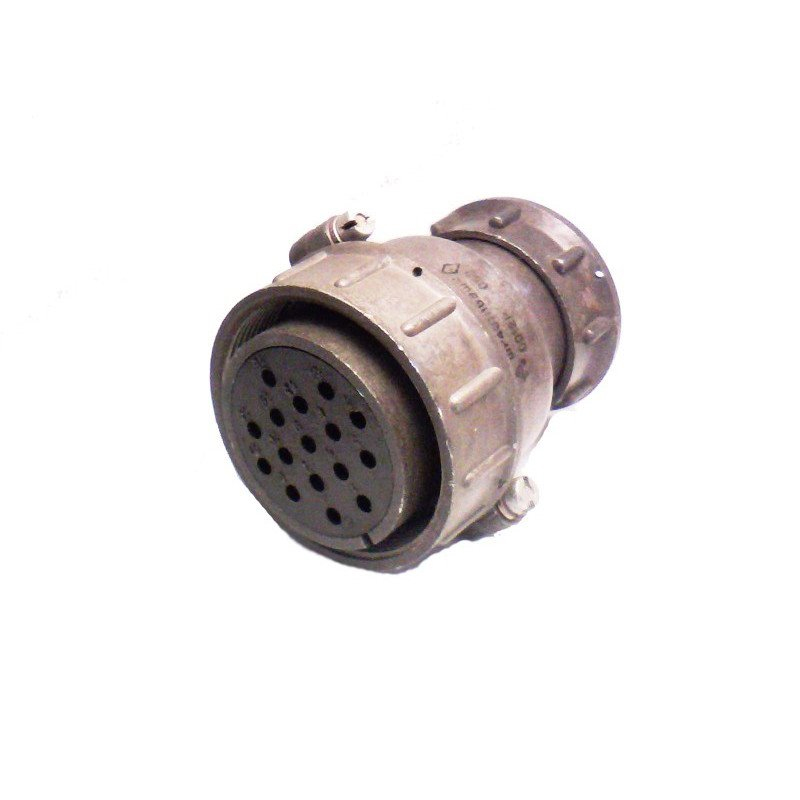

Корпус цилиндрический, металлический, с прямым патрубком для экранированного кабеля. Розетка рассчитана на кабельный монтаж с подключением под обжим или пайку. Экранированный кабель заводится через патрубок, экран подключается к конической гайке или фланцу, что обеспечивает электромагнитную защиту цепей.

Розетка относится к негерметичным разъемам, однако рассчитана на работу в достаточно жёстких условиях: вибрация, удары, перепады температур и пониженное давление. Диапазон рабочих температур составляет примерно от минус 60 до плюс 60 градусов Цельсия, при этом допускается возможный перегрев контактов до плюс 110 градусов Цельсия.

Условия эксплуатации и применение

Благодаря металлическому корпусу, экранированному исполнению и стойкости к механическим воздействиям соединитель допускает применение в условиях вибрации и ударных нагрузок, характерных для промышленного и транспортного оборудования.

Типовыми областями использования являются:

1. Силовые и сигнальные цепи стационарной электро- и радиоаппаратуры.
2. Мобильная и подвижная аппаратура, включая объекты с повышенной вибрацией.
3. Промышленное оборудование и транспортные установки.
4. Цепи, требующие подключения экрана кабеля для защиты от электромагнитных помех.

Изделие выпускается с приёмкой «5», год выпуска — 2014. Артикул товара — 21243, категория — ШР40, производитель, указанный в данных каталога, — Коннектор.
