Назначение и общее описание

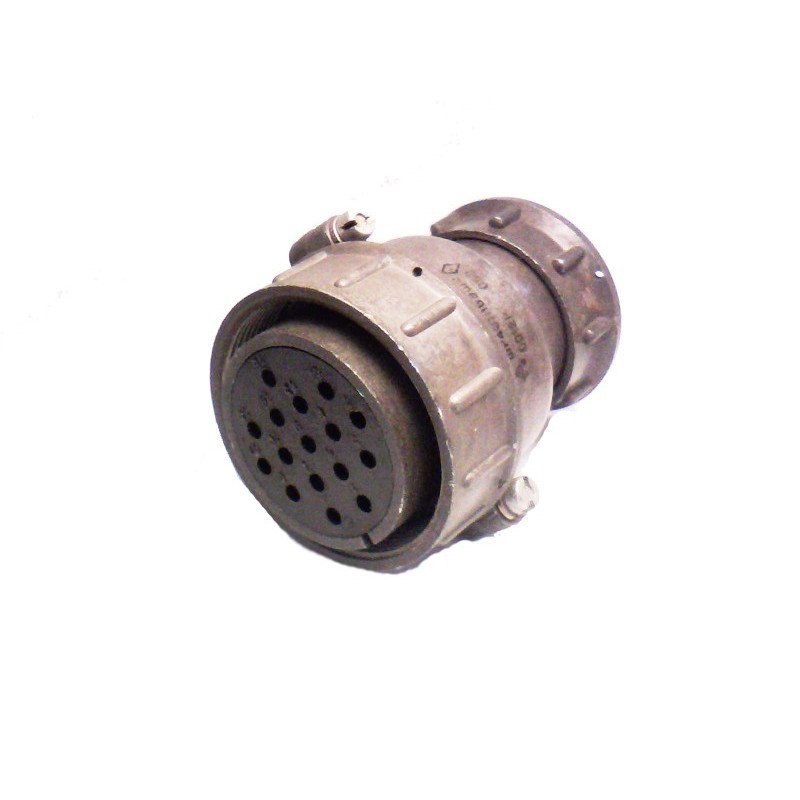

ШР40П16ЭШ2-Л — это 16-контактная негерметичная кабельная розетка серии ШР40, предназначенная для работы с экранированным кабелем. Под обозначением «Коннектор «5»» в номенклатуре обычно подразумевается позиция изделия в каталогах или в списках поставщиков, а также приёмочное обозначение, указанное в характеристиках товара. Разъём применяется для коммутации цепей постоянного и переменного тока, в том числе с частотой до порядка 3 МГц, в электро- и радиоаппаратуре, включая военную, промышленную и транспортную технику.

Основная задача изделия — соединение и разъединение кабелей, проводов и блоков приборов. Конструкция рассчитана на эксплуатацию при механических нагрузках и в широком температурном диапазоне, что делает розетку востребованной в тех случаях, когда требуется надёжная стыковка кабельных линий с сохранением экранирования.

Расшифровка обозначения и конструктивные особенности

Тип соединителя — ШР40, то есть цилиндрический низковольтный соединитель в исполнении «гнездо/розетка». Буквенно-цифровые индексы в маркировке описывают кабельную часть и её оснастку:

• П — прямой патрубок;
• Э — концевая гайка под экранированный кабель;
• Ш — розетка;
• 2 — сочетание контактов.

Проходной диаметр патрубка составляет порядка 45 мм. Предполагается использование кабеля с экраном, который зажимается концевой гайкой. Обозначение «ШР40П16ЭШ2-Л» отличается от базового «ШР40П16ЭШ2», как правило, только литерой, указывающей на конкретное исполнение поставщика либо на климатическое или монтажное исполнение (например, «Л» — для левого или другого варианта патрубка и монтажа). При этом конструктивные и электрические параметры остаются теми же.

Электрические характеристики

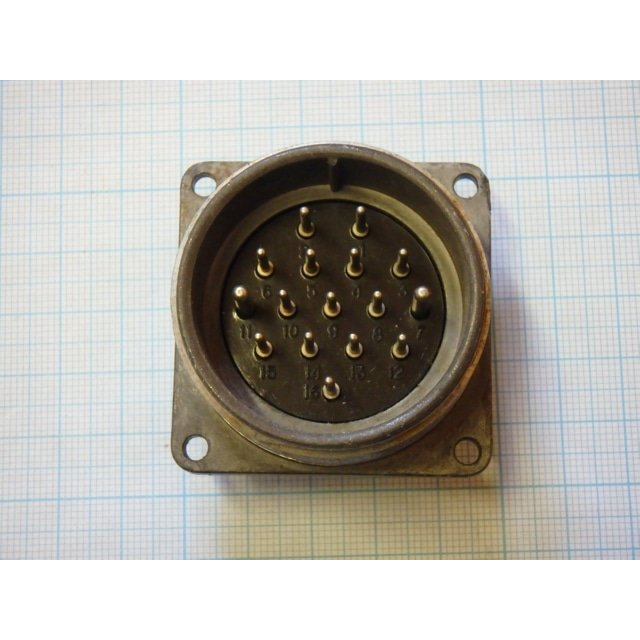

Розетка оснащена 16 контактами разного диаметра: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое сочетание позволяет подключать как сигнальные, так и силовые цепи в рамках одного соединителя.

• Максимальное рабочее напряжение — до 850 В постоянного и переменного тока (амплитудное значение).
• Ток нагрузки на контакт диаметром 1,5 мм — до примерно 20 А.
• Ток нагрузки на контакт диаметром 2,5 мм — до примерно 35 А.
• Суммарная нагрузка на весь соединитель — до 190 А.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и около 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Перечисленные параметры обеспечивают стабильную передачу тока и сигнала при условии соблюдения допустимых нагрузок на каждый контакт и на изделие в целом.

Условия эксплуатации и надёжность

Исполнение по ГОСТ 15150-69 — внутренний монтаж, климатическое исполнение УХЛ2; допускается наружный монтаж при защите от дождя и пыли. Диапазон температуры окружающей среды составляет примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допускаемые перепады могут достигать от минус 60 до плюс 110 градусов Цельсия.

Соединитель выдерживает вибрацию и ударные нагрузки. Заявленное количество сочленений-расчленений — не менее 500 циклов. Минимальный срок сохраняемости разъёма составляет порядка 15 лет. Эти свойства подтверждают пригодность розетки для длительной эксплуатации в составе ответственных кабельных сборок.

Применение и приёмочные данные

ШР40П16ЭШ2-Л применяется для соединения и разъединения кабелей, проводов и блоков приборов в электро- и радиоаппаратуре, в том числе военной, промышленной и транспортной технике. Изделие востребовано там, где требуется коммутация цепей постоянного и переменного тока с частотой до порядка 3 МГц, а также где важны стойкость к механическим нагрузкам и работа в широком температурном диапазоне.

Согласно характеристикам товара, приёмка изделия — «5». Год выпуска, указанный в учётных данных, — 2012. Артикул товара — 21241. Категория — ШР40. Производитель, указанный в карточке товара, — Коннектор. Краткое описание из каталога отсутствует, поэтому приведённые сведения опираются на имеющееся описание и характеристики VirtueMart.

Таким образом, розетка ШР40П16ЭШ2-Л представляет собой кабельный соединитель с 16 контактами, рассчитанный на экранированный кабель, высокие токовые нагрузки и эксплуатацию в жёстких условиях, что делает её применимой в составе ответственной аппаратуры различного назначения.
