Назначение и общее описание

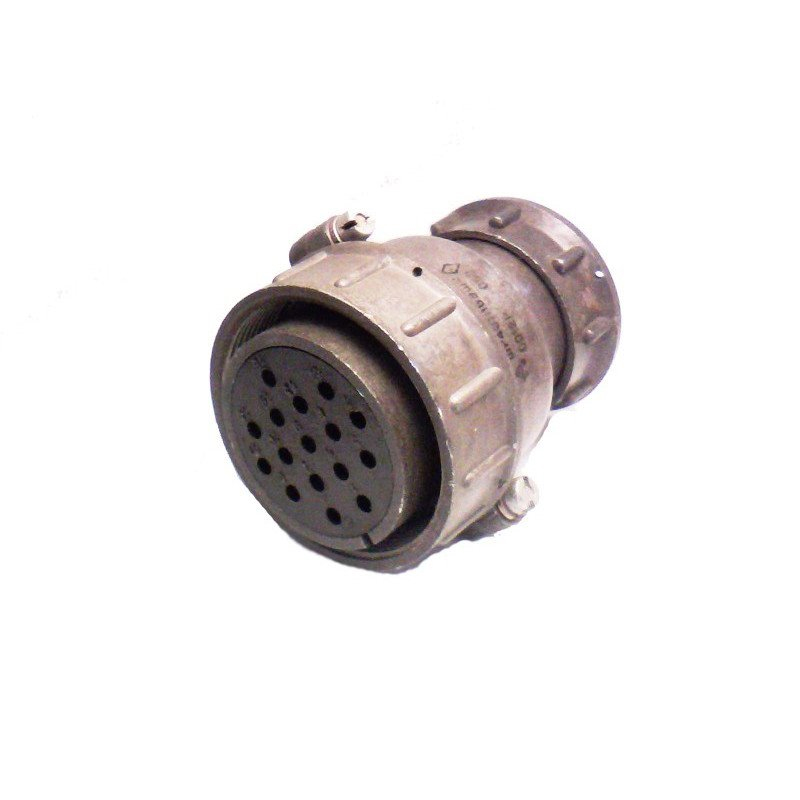

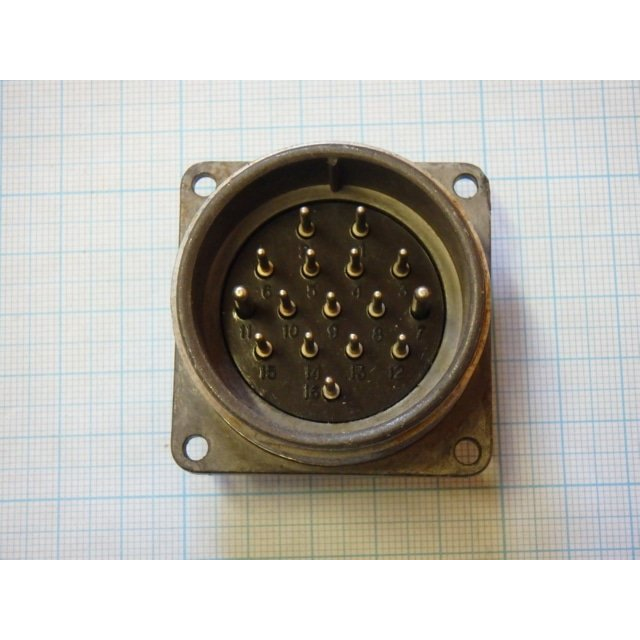

ШР40П16ЭШ2-Л — кабельная цилиндрическая негерметичная розетка (гнездо) серии ШР, предназначенная для соединения электрических цепей в электронной и радиоаппаратуре. Изделие применяется для коммутации кабелей, блоков и приборов в стационарных и подвижных установках, где требуется надёжное разъёмное соединение с большим числом контактов.

Расшифровка обозначения позволяет точно определить исполнение соединителя: ШР — тип цилиндрического низкочастотного соединителя серии ШР; 40 — условный размер корпуса (условный диаметр); П — конструктив с прямым патрубком (кабельная часть); 16 — количество контактов в соединителе; Э — гайка патрубка для экранированного кабеля, при этом экран подключается через концевую гайку; Ш — розетка (гнездо); 2 и литера Л — обозначение сочетания контактных ответных частей, то есть варианта контактного поля, и, возможно, литеры исполнения или климатики, что уточняется по конкретному техническому условию.

Технические характеристики

• Количество и тип контактов: 16 контактов; в стандартном сочетании «2» обычно 14 штырей диаметром 1,5 мм и 2 штыря диаметром 2,5 мм.
• Токовая нагрузка: контакт диаметром 1,5 мм — до примерно 10–20 А; контакт диаметром 2,5 мм — до примерно 25–35 А; суммарный ток на весь соединитель — до порядка 190 А.
• Напряжение: рабочее напряжение цепи до 850 В постоянного и переменного тока, амплитудное значение.
• Частота: рассчитан для цепей постоянного и переменного тока частотой до примерно 3 МГц.
• Сопротивление отдельного контакта: примерно 1–2,5 мОм.
• Сопротивление изоляции: в нормальных условиях не менее 5000 МОм.
• Ресурс: обычно регламентируется до порядка 500 циклов сочленения–расчленения.
• Минимальный срок сохраняемости: может достигать 15 лет.
• Климатическое исполнение: обычно соответствует УХЛ-2 по ГОСТ 15150, допускается применение на внешних поверхностях при условии защиты от осадков, пыли и солнечного излучения.

Конструктивные особенности

Розетка выполнена как соединитель объёмного монтажа с прямым патрубком для кабеля и резьбовым соединением в виде винтовой гайки-коннектора. Такая конструкция обеспечивает механическую фиксацию сочленённых частей и стабильный электрический контакт при вибрациях и перемещениях кабеля.

Исполнение с литерой Э предусматривает гайку патрубка для экранированного кабеля: экран подключается через концевую экранирующую гайку, что позволяет снизить уровень помех и обеспечить защиту цепей от внешних электромагнитных воздействий. Монтаж производится на кабеле, соединитель является кабельной частью разъёма.

Применение и условия эксплуатации

Розетка предназначена для соединения кабелей, блоков и приборов в электронной и радиоаппаратуре, в том числе в стационарных и подвижных установках. Изделие подходит для цепей постоянного и переменного тока с рабочим напряжением до 850 В и частотой до примерно 3 МГц.

Климатическое исполнение УХЛ-2 по ГОСТ 15150 допускает эксплуатацию на внешних поверхностях, однако при этом требуется защита от осадков, пыли и солнечного излучения. Негерметичная конструкция означает, что соединитель не предназначен для работы в условиях прямого воздействия воды или агрессивной среды без дополнительной защиты.

Сведения о приёмке и годе выпуска

Для данной позиции указана приёмка «5» и год выпуска 2009. Приёмка «5» подтверждает, что изделие прошло установленную процедуру контроля качества и соответствует требованиям, предъявляемым к данной категории продукции.
