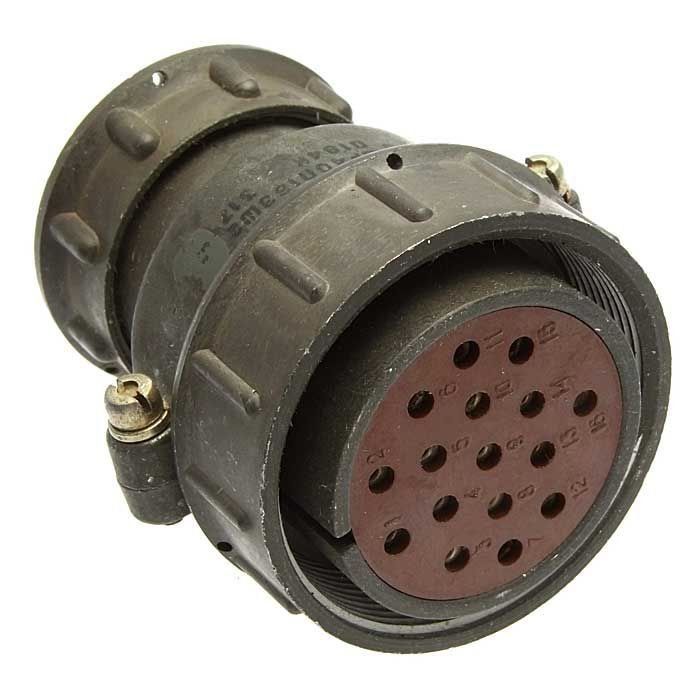

ШР40П16ЭШ2 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в промышленной аппаратуре и оборудовании. Это 16-контактный негерметичный соединитель с прямым патрубком, рассчитанный на экранированный кабель.

Основные особенности

• Тип соединителя: ШР.

• Условный размер корпуса: 40.

• Исполнение: кабельная розетка с прямым патрубком.

• Количество контактов: 16.

• Диаметры контактов: 14 контактов по 1,5 мм и 2 контакта по 2,5 мм.

Электрические параметры

• Рабочее напряжение: до 850 В.

• Токовая нагрузка: до 20 А на контакты 1,5 мм и до 35 А на контакты 2,5 мм.

• Суммарная допустимая токовая нагрузка на соединитель: до 190 А.

• Сопротивление контактов: не более 2,5 мОм для 1,5 мм и 1 мОм для 2,5 мм.

Механика и климат

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Минимальный срок сохраняемости: 15 лет.

• Рабочая температура: от -60 °C до +60 °C.

• Климатическое исполнение: УХЛ2, с возможностью применения при защите от прямого воздействия окружающей среды.

Где применяется

Такой разъём обычно используют в промышленной аппаратуре, измерительных приборах, блоках управления и других устройствах, где нужен надёжный многоконтактный съёмный соединитель. Наличие силовых контактов большего диаметра позволяет передавать повышенный ток по отдельным цепям.
