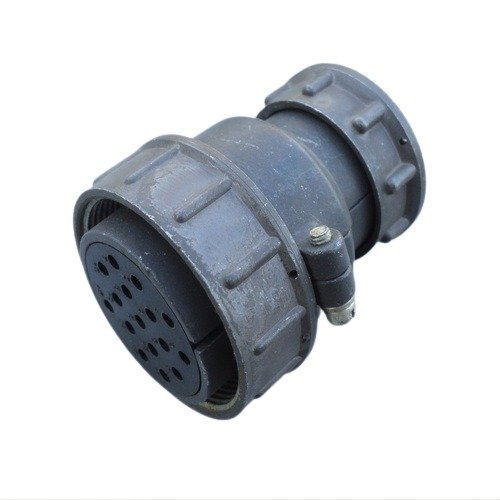

ШР40П16ЭШ2 — это негерметичная цилиндрическая кабельная розетка из серии ШР, предназначенная для соединения экранированного кабеля с приборной частью в электрических цепях постоянного и переменного тока. Такие разъёмы типичны для промышленной, судовой и радиоэлектронной аппаратуры, где требуется надёжное низкочастотное соединение с возможностью многократной разборки/сборки.

Назначение и конструкция

ШР40П16ЭШ2 рассчитана на 16 контактов: 14 шт. диаметром Ø1,5 мм и 2 шт. Ø2,5 мм, выполненных обычно в объёмном монтаже с резьбовым сочленением. Корпус имеет условный размер «40», прямой патрубок (буква «П») и гайку для экранированного кабеля (буква «Э»), что обеспечивает сквозную посадку кабеля и соединение экрана с корпусом.

Электрические и эксплуатационные параметры

Номинальная рабочая нагрузка на контакты — до примерно 20 А на контакт Ø1,5 мм и до 35 А на контакт Ø2,5 мм, с суммарной нагрузкой на соединитель до около 190 А при напряжении до 850 В постоянного или переменного тока. Разъём обеспечивает высокое сопротивление изоляции (единицы тысяч мегаом), а ресурс соединения составляет не менее 1000 часов работы и до 500 циклов сочленения–расчленения.

Климатические и механические условия

Разъём рассчитан на работу в диапазоне температур от примерно −60 °C до +60 °C, с возможным перегревом контактов до +110 °C при эксплуатации. Он выдерживает синусоидальную вибрацию в широком диапазоне частот и значительные ускорения, а также пониженное атмосферное давление, что позволяет применять его в достаточно жёстких климатических и вибрационных условиях.
