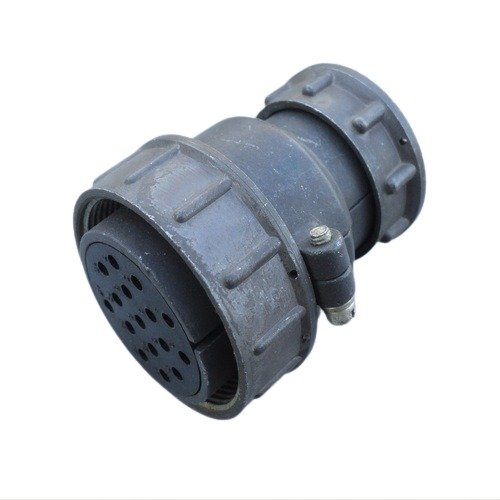

Разъем ШР40П16ЭШ2 представляет собой 16-контактную негерметичную кабельную розетку из серии ШР, предназначенную для соединения экранированных кабелей. Он имеет прямой патрубок и подходит для работы в электрических цепях как переменного, так и постоянного тока с напряжением до 850 В .

Технические характеристики

• Количество контактов: 16
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка:
  • Для контактов ?1,5 мм: до 20 А
  • Для контактов ?2,5 мм: до 35 А
  • Общая токовая нагрузка на соединитель: до 190 А
• Сопротивление контакта: не более 1,0...2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях

Конструкция и размеры

Разъем имеет следующие габаритные и установочные размеры:

• Проходной диаметр: 45 мм
• Условный размер корпуса: 40
• Размеры (мм):
  • H: 61,1
  • D1: М45?1,5
  • D2: 52,5
  • d: 32
  • L: 66,5

Применение

Разъемы ШР40П16ЭШ2 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для работы в условиях частот до 3 МГц и могут использоваться в различных промышленных приложениях.

Расшифровка обозначений

Обозначение ШР40П16ЭШ2 расшифровывается следующим образом:

• ШР – тип разъема (штепсельный негерметичный)
• 40 – условный размер корпуса
• П – конструктивное исполнение (прямой патрубок)
• 16 – количество контактов
• Э – вид концевой гайки (для экранированного кабеля)
• Ш – вид соединителя ( розетка )
• 2 – обозначение сочетания контактов

Разъемы данной серии обладают высокой надежностью и долговечностью, что делает их популярными в различных отраслях.
