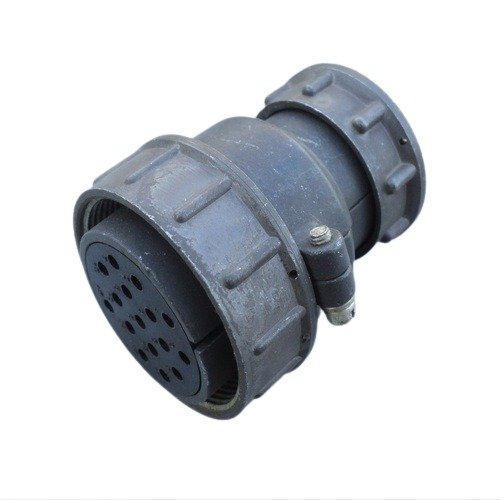

Разъем ШР40П16ЭШ2 — это 16-контактная негерметичная кабельная розетка, предназначенная для экранированных кабелей. Он относится к серии ШР и используется в электрических цепях как переменного, так и постоянного тока с частотой до 3 МГц и напряжением до 850 В.

Технические характеристики

• Количество контактов : 16
• Диаметр контактов : 14 контактов — ?1,5 мм, 2 контакта — ?2,5 мм
• Рабочая токовая нагрузка :
  • Для контактов ?1,5 мм: до 20 А
  • Для контактов ?2,5 мм: до 35 А
• Максимальная суммарная токовая нагрузка на соединитель : до 190 А
• Сопротивление изоляции : не менее 5000 МОм
• Сопротивление контактов : не более 1 мОм

Условия эксплуатации

Разъем может функционировать в температурном диапазоне от -60°С до +60°С. Он также устойчив к механическим воздействиям, включая вибрацию и удары. Например:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ускорение механического удара: одиночного действия — до 5000 м/с?, многократного действия — до 350 м/с?.

Структура и применение

Разъем состоит из двух частей: кабельной ( розетка ) и блочной вилка. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Конструкция обеспечивает надежное соединение при частых манипуляциях.

Обозначение

Обозначение ШР40П16ЭШ2 расшифровывается следующим образом:

• ШР — тип разъема
• 40 — условный размер корпуса
• П — конструктивное исполнение (прямой патрубок)
• 16 — количество контактов
• Э — гайка патрубка для экранированного кабеля
• Ш — тип соединителя ( розетка )
• 2 — обозначение сочетания контактов

Данный разъем широко применяется в различных сферах, включая электронику и сварочное оборудование, благодаря своей надежности и универсальности.
