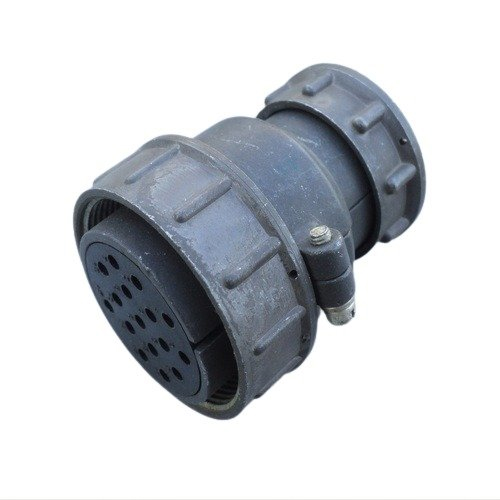

Разъем ШР40П16ЭШ2 представляет собой 16-контактную негерметичную кабельную розетку из серии ШР, предназначенную для работы с экранированными кабелями. Он имеет прямой патрубок и обеспечивает соединение 16 контактов, из которых 14 имеют диаметр 1,5 мм, а 2 — 2,5 мм. Максимальная токовая нагрузка на каждый контакт составляет до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм, с общей максимальной нагрузкой на соединитель до 190 А при напряжении до 850 В для переменного и постоянного тока.

Технические характеристики

• Тип соединителя: ШР
• Количество контактов: 16
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка:
  • ?1,5 мм: 20 А
  • ?2,5 мм: 35 А
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контакта: не более 1 мОм
• Температурный диапазон эксплуатации: от -60° С до +60° С
• Количество циклов соединения/разъединения: до 500
• Минимальная наработка: 1000 часов

Применение

Разъем ШР40П16ЭШ2 используется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Его основное применение — в радиоэлектронной и радиотехнической аппаратуре. Он подходит для соединения и разъединения проводов, кабелей и блоков в различных электрических устройствах.

Конструкция

Разъем состоит из двух частей: кабельной ( розетка ) и блочной вилка. Это позволяет использовать его в различных конфигурациях в зависимости от требований подключения. Корпус разъема выполнен из металла и имеет резьбовое соединение для надежного крепления. Таким образом, разъем ШР40П16ЭШ2 является надежным решением для подключения в низковольтных электрических системах, обеспечивая стабильное соединение с высокой токовой нагрузкой.
