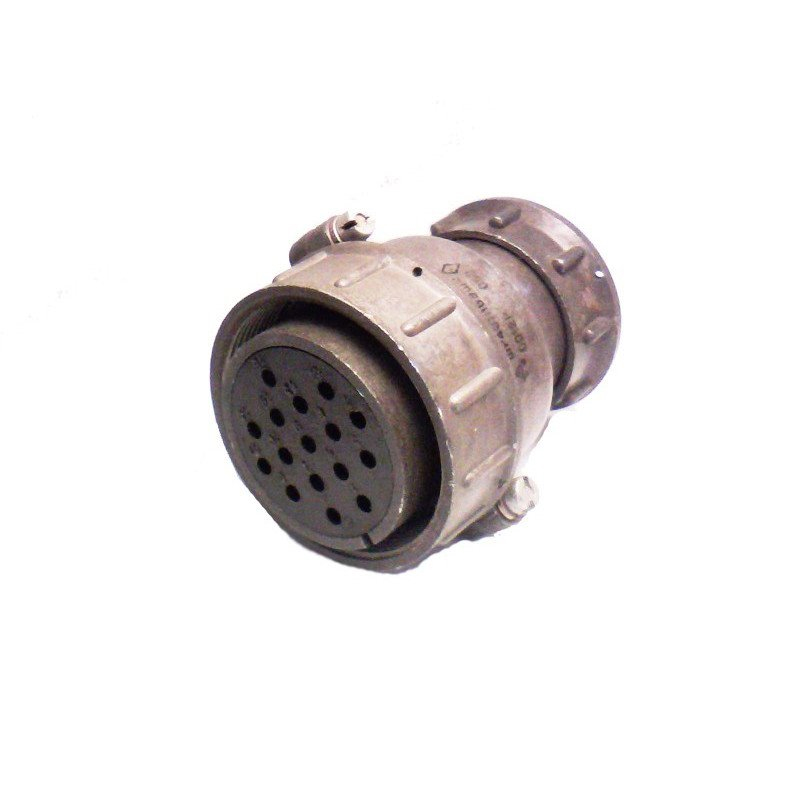

ШР40П16ЭШ2 розетка кабельная — это 16-контактная негерметичная кабельная розетка серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока при напряжении до 850 В. розетка имеет прямой патрубок и гайку для экранированного кабеля.

Технические характеристики:

• Количество контактов : 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Рабочая токовая нагрузка :

  • Для контактов ?1,5 мм: до 20 А.

  • Для контактов ?2,5 мм: до 35 А.

  • Общая токовая нагрузка на соединитель: до 190 А.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Сопротивление контактов : не более 1 мОм.

• Сечение провода :

  • Для контактов ?1,5 мм: не более 1,93 мм?.

  • Для контактов ?2,5 мм: не более 3 мм?.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Сочленение соединителей : резьбовое.

• Поляризация корпусов : одношпоночная.

• Покрытие контактов : серебро.

Условия эксплуатации:

• Температура окружающего воздуха : от -60°C до +60°C.

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение 3
