Назначение

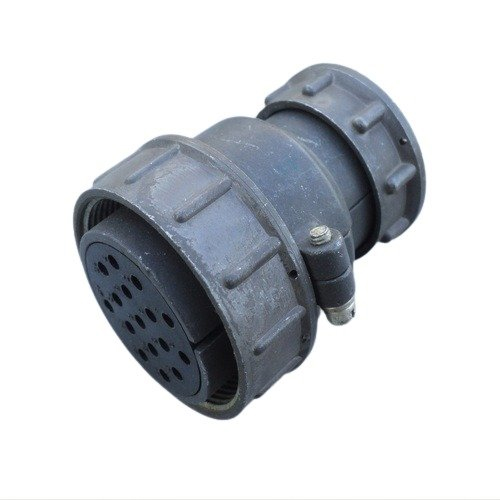

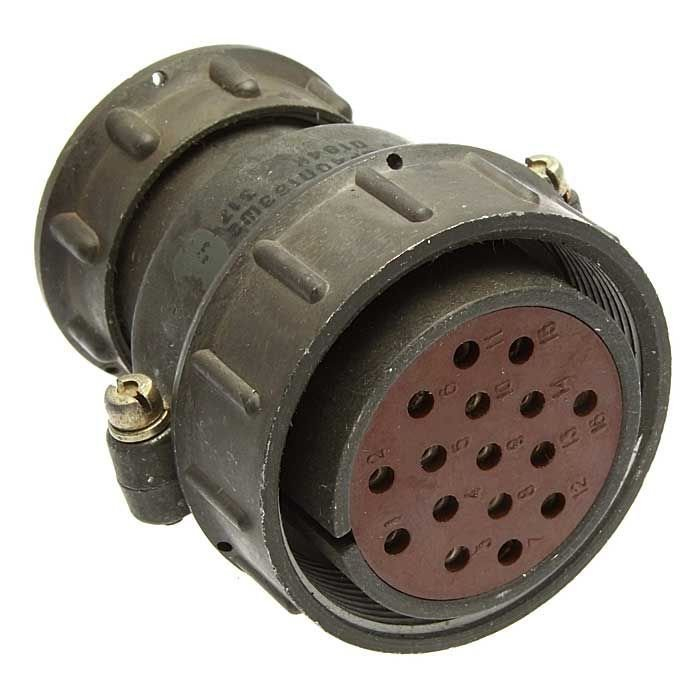

ШР40П16ЭШ2 — цилиндрический низкочастотный электрический разъём серии ШР, предназначенный для соединения и разъединения электрических цепей в радио- и электроаппаратуре. Розетка применяется для коммутации проводов, кабелей, узлов и блоков, обеспечивая надёжное электрическое соединение при эксплуатации в составе различных устройств.

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока при напряжении до 850 В (амплитудное значение) и частотах тока до 3 МГц. Розетка востребована в аппаратуре, где требуются надёжные соединения экранированных кабелей при повышенных вибрационных и механических нагрузках.

Расшифровка обозначения

Маркировка ШР40П16ЭШ2 содержит информацию о конструкции и характеристиках изделия:

• ШР — тип цилиндрического соединителя серии ШР.
• 40 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком.
• 16 — количество контактов в разъёме.
• Э — концевая гайка под экранированный кабель (экранированный патрубок).
• Ш — вилка-розетка со стороны кабеля (гнездовой тип контакта).
• 2 — код конкретного сочетания контактов.

Технические характеристики

Розетка оснащена 16 контактами: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Номинальная рабочая токовая нагрузка на отдельный контакт составляет порядка 10–20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Общая токовая нагрузка на весь соединитель может достигать около 190 А.

Соединитель сохраняет работоспособность при вибрациях, ударах и пониженном атмосферном давлении. Типичный ресурс составляет 500 циклов сопряжения и разъединения, а минимальный срок сохраняемости — не менее 10–15 лет.

Климатические условия эксплуатации

Розетка рассчитана на работу в широком диапазоне температур окружающей среды, как правило от минус 60 °C до плюс 60 °C, с возможностью более высоких температур с учётом перегрева контактов. Изделие может применяться при внутреннем монтаже и при наружном монтаже при условии защиты от дождя, пыли и прямого солнечного излучения.

Приёмка и год выпуска

Поставка осуществляется в категории приёмки «5». Год выпуска — 1982–1988. Данные параметры подтверждают соответствие изделия установленным требованиям приёмки и его принадлежность к определённой партии выпуска.
