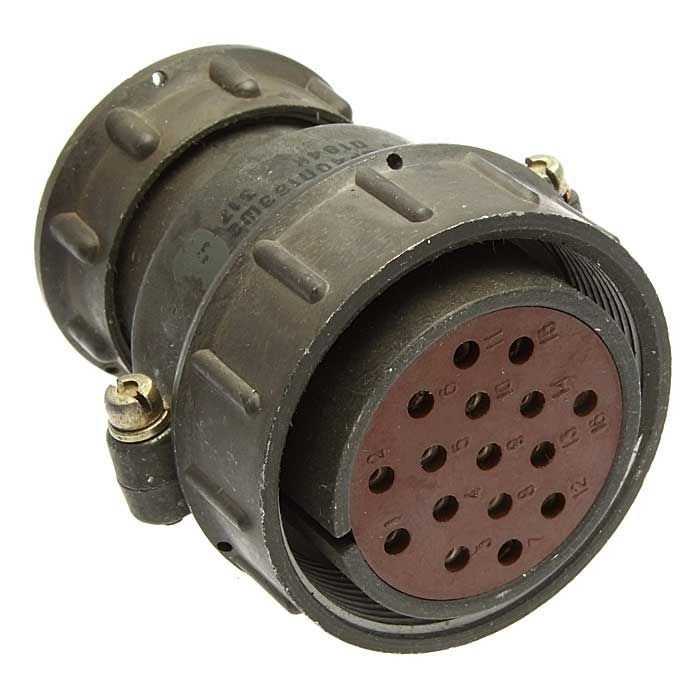

ШР40П16ЭШ2 розетка

Розетка ШР40П16ЭШ2 — это низкочастотный цилиндрический соединитель, относящийся к серии ШР, предназначенный для соединения кабелей и проводов в электро‑ и радиоаппаратуре.

Что означает обозначение

• ШР — тип цилиндрического низкочастотного соединителя.

• 40 — условный размер корпуса, определяет габариты и посадочные размеры разъёма.

• П — конструктивное исполнение «с прямым патрубком» для кабельной части.

• 16 — количество контактов в розетке.

• Э — вид концевой гайки, рассчитанной для экранированного кабеля.

• Ш — признак именно розетки (гнездо), а не вилки.

• 2 — типовое сочетание контактов (диаметров и их расположения).

Конструкция и контакты

Розетка выполнена как кабельный соединитель с прямым патрубком, через который выводится экранированный кабель; экран кабеля соединяется с корпусом через гайку. Внутри установлена 16‑контактная контактная часть:

• 14 контактов диаметром около 1,5 мм,

• 2 контакта большего диаметра около 2,5 мм.

Контакты обычно выполнены из меди или сплава с покрытием (серебро, никель), обеспечивают низкое сопротивление контакта и высокую надёжность при многократных соединениях‑разъединениях.

Электрические характеристики

Розетка рассчитана на работу в цепях постоянного, переменного и импульсного тока с частотой до примерно 3 МГц.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Допустимый ток на отдельные контакты:

  • для контактов Ø ≈1,5 мм — до порядка 10–20 А в зависимости от условий и стандартов,

  • для контактов Ø ≈2,5 мм — до 30–35 А.

• Суммарная токовая нагрузка на весь соединитель может доходить до порядка 190 А.

Условия эксплуатации и применение

Соединитель рассчитан на достаточно широкий температурный диапазон: примерно от −60 °C до +60 °C по окружающей среде, с возможностью кратковременных перегревов до порядка +110 °C с учётом нагрева контактов. Он устойчив к вибрации, механическим ударам и перепадам давления, что позволяет использовать его в бортовой и наземной радиоэлектронной аппаратуре.

Розетка ШР40П16ЭШ2 применяется для соединения кабелей и проводов в электрических цепях блоков и узлов аппаратуры, в том числе внутри гермозон и приборных отсеков, при соблюдении условий по защите от внешних воздействий (дождя, пыли, прямого солнечного облучения).
