Назначение соединителя ШР40П16ЭШ2-Л

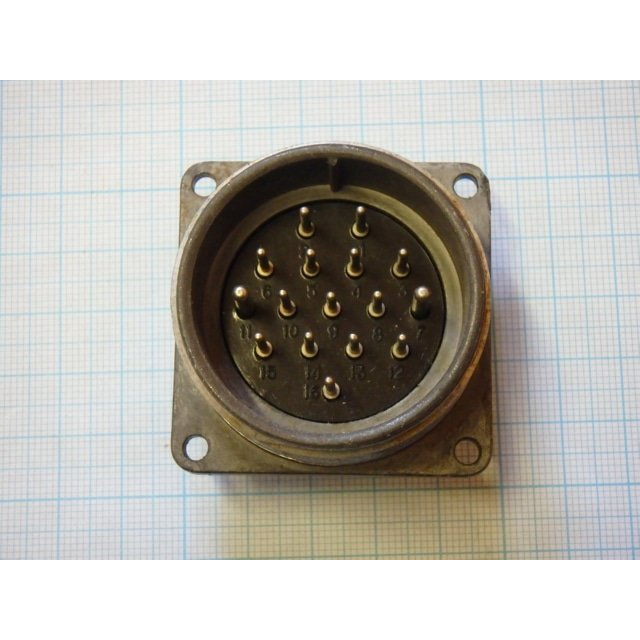

ШР40П16ЭШ2-Л — цилиндрический низковольтный негерметичный соединитель серии ШР, предназначенный для соединения и разъединения электрических цепей между кабелями, узлами и блоками электро- и радиоаппаратуры. Изделие относится к разъёмам резьбового сочленения нормальных габаритов и рассчитано на объёмный монтаж. Артикул позиции — 21239, категория — ШР40.

Основное применение — многоконтактные надёжные соединения в цепях постоянного и переменного тока, в том числе там, где требуется экранирование кабеля. Соединитель востребован в промышленном оборудовании, а часть исполнений встречается в составе сварочной и управляемой техники, например для подключения кабелей управления от выпрямителей к полуавтоматам.

Подтверждённые особенности конструкции

Обозначение серии указывает на 16 контактов. Их состав неоднороден: 14 контактов имеют диаметр около 1,5 мм, ещё 2 контакта — диаметр около 2,5 мм. Такая комбинация позволяет одновременно коммутировать силовые и сигнальные линии в одном корпусе.

Конструктивно соединитель встречается как вилка (штыревая часть) и как розетка (гнездовая часть), с кабельной или приборной частью. Индекс «П» в обозначении соответствует патрубку, который может быть прямым или отсутствовать в зависимости от конкретного исполнения; суффикс «-Л» может быть местным обозначением отдельного варианта.

• Тип сочленения — резьбовое, нормальные габариты корпуса.
• Исполнение — низковольтное, негерметичное.
• Монтаж — объёмный, в составе электро- и радиоаппаратуры.
• Число контактов — 16, из них 14 диаметром около 1,5 мм и 2 диаметром около 2,5 мм.

Технические характеристики и условия эксплуатации

Номинальный рабочий ток по одиночным контактам обычно не превышает порядка 10–20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Суммарный ток соединителя может достигать порядка 190 А. Рабочее напряжение постоянного и переменного тока — до примерно 850 В амплитудного значения.

Соединитель работает в цепях постоянного и переменного тока с частотой до примерно 3 МГц, что делает его пригодным как для сигнальных, так и для силовых цепей с ограниченной частотной составляющей. Сопротивление контакта обычно не превышает единиц мОм, а сопротивление изоляции в нормальных условиях составляет порядка нескольких тысяч МОм.

Диапазон рабочих температур окружающей среды — примерно от −60 °C до +60 °C, с учётом нагрева контактов допустимы перепады до порядка −60…+110 °C. Заданное количество сочленений-расчленений — обычно не менее 500 циклов, гарантированная наработка — порядка 1000 ч, минимальный срок сохраняемости без потери параметров — до 15 лет.

Области применения

1. Соединение и разъединение цепей между кабелями, узлами и блоками электро- и радиоаппаратуры.
2. Промышленное оборудование, где требуются многоконтактные соединения с экраном кабеля.
3. Сварочное и управляемое оборудование, например подключение кабелей управления от выпрямителей к полуавтоматам.
4. Участки, где важны стабильность контакта, устойчивость к вибрации и перепадам температур.

Указанные сведения относятся к серии ШР40П16ЭШ2; конкретный набор параметров зависит от исполнения и должен уточняться по документации изготовителя. Позиция представлена в каталоге с годом 2013-17, что соответствует периоду обращения данной номенклатуры.
