ШР40П16ЭШ2: 16-контактный промышленный разъём для надёжных электрических соединений

ШР40П16ЭШ2 — цилиндрический негерметичный электрический соединитель серии ШР, применяемый для разъёмного подключения цепей постоянного и переменного тока. Конструкция рассчитана на эксплуатацию в аппаратуре, промышленном оборудовании, системах управления, измерительных комплексах и других устройствах, где требуется надёжное многоконтактное соединение с механической фиксацией.

Маркировка ШР40П16ЭШ2 указывает на принадлежность изделия к серии штепсельных разъёмов ШР с условным размером корпуса 40 и контактной группой на 16 контактов. Исполнение с индексом «ЭШ» относится к варианту, использующему экранированное кабельное присоединение в составе соответствующей пары соединителей; конкретная компоновка — вилка или розетка, блочное либо кабельное исполнение — определяется полным обозначением изделия и его конструктивным вариантом.

Основные характеристики ШР40П16ЭШ2

Соединитель имеет комбинированную контактную группу:

Для контактов разных диаметров предусмотрена различная допустимая токовая нагрузка. В зависимости от исполнения и технических условий применяются значения до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм; предельная суммарная нагрузка на соединитель может достигать 190 А. При проектировании следует руководствоваться паспортом или ТУ именно на используемую модификацию, учитывать температуру, сечение подключаемого провода, число одновременно нагруженных контактов и условия теплоотвода.

Конструкция и принцип работы

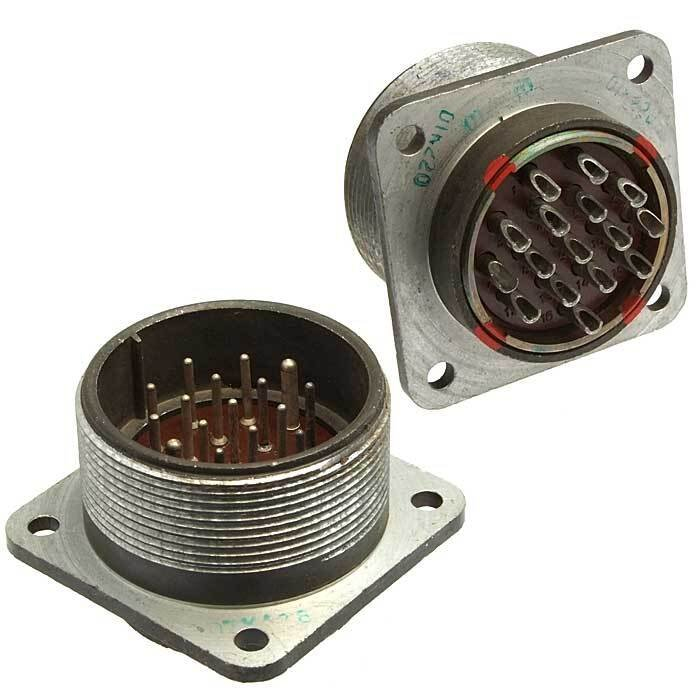

Разъём ШР40П16ЭШ2 относится к круглым многоконтактным соединителям. Резьбовое соединение обеспечивает устойчивую фиксацию сопрягаемых частей и снижает риск самопроизвольного рассоединения при вибрации или воздействии механических нагрузок.

Одношпоночная поляризация исключает неправильную ориентацию при стыковке. Это особенно важно в оборудовании с большим числом цепей, где ошибка подключения может вызвать повреждение аппаратуры, нарушение логики управления или отказ системы.

Контактная группа сочетает 14 контактов меньшего диаметра и 2 усиленных контакта. Такая компоновка позволяет в одном интерфейсе объединить, например:

• цепи дискретного управления;

• сигнальные линии;

• питание исполнительных устройств;

• измерительные цепи;

• линии блокировки и контроля состояния оборудования.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышает стабильность электрического контакта при многократных соединениях.

Применение в промышленной аппаратуре

ШР40П16ЭШ2 целесообразно использовать в стационарных и мобильных системах, где требуется периодическое отсоединение кабельных жгутов без демонтажа проводки. Разъём применяется в составе приборных панелей, шкафов автоматики, электромеханических установок, систем управления приводами, испытательных стендов и специализированной техники.

Типовой пример применения — вывод кабеля от блока управления к внешнему оборудованию. Через 14 контактов диаметром 1,5 мм могут передаваться команды, сигналы обратной связи и контрольные цепи, а два контакта диаметром 2,5 мм могут использоваться для питания более мощных исполнительных элементов. Такое распределение помогает сократить число отдельных разъёмов и упростить трассировку кабелей.

Соединители серии ШР рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Для ряда исполнений указываются стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц и рабочий температурный диапазон от −60 °C, поэтому разъём подходит для оборудования, эксплуатируемого в сложных климатических и механических условиях.

Что учитывать при монтаже

При выборе и установке ШР40П16ЭШ2 важно проверить несколько параметров:

• Соответствие вилки и розетки по серии, размеру корпуса, числу контактов и схеме расположения.

• Назначение контактов и допустимый ток для каждого диаметра контактной пары.

• Соответствие сечения провода контактам: для контактов диаметром 1,5 мм обычно указывают провод сечением до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм².

• Необходимость экранирования кабеля и особенности применяемого кабельного ввода.

• Правильность распайки по контактной схеме, особенно при сочетании силовых и сигнальных цепей.

• Условия окружающей среды, наличие вибрации, пыли, влаги и агрессивных сред.

Важно учитывать, что ШР40П16ЭШ2 является негерметичным разъёмом. Если оборудование работает при прямом воздействии воды, конденсата, высокой влажности или требует герметичного интерфейса, необходимо отдельно оценить защиту корпуса, кабельного ввода и сопрягаемой части либо выбрать герметичное исполнение соединителя.

Итог

ШР40П16ЭШ2 — функциональный 16-контактный соединитель промышленного назначения с комбинированной контактной группой, резьбовой фиксацией и одношпоночной поляризацией. Он подходит для построения надёжных разъёмных соединений в системах управления, питания и сигнализации, где одновременно необходимы компактность, механическая прочность и распределение цепей по контактам разного номинала.
