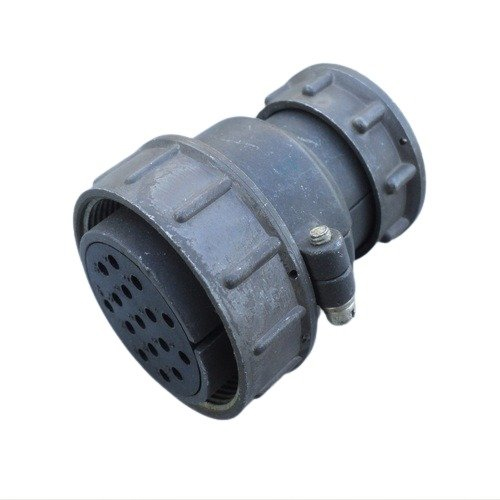

ШР40П16ЭШ2 - это 16-контактная кабельная розетка серии ШР с прямым патрубком для экранированного кабеля. Это цилиндрический низкочастотный разъем для объемного монтажа с резьбовым соединением стандартного размера.

Расшифровка обозначений :

• ШР – штепсельный разъем негерметичный.

• 40 – условный размер корпуса.

• П – с прямым патрубком.

• 16 – количество контактов.

• Э – для экранированного кабеля.

• Ш – розетка (гнездо).

• 2 – обозначение сочетания контактов.

Характеристики :

• Предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

• Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

• Количество сочленений-расчленений - 500.

• Минимальная наработка - 1000 ч.

• Срок сохраняемости - 15 лет.

• Диаметр – 52,5 мм, длина – 66,1 мм.

Параметры контактов :

• 14 контактов - ?1,5 мм, 2 контакта - ?2,5 мм.

• Рабочая токовая нагрузка на контакт ?1,5 мм - 20 А, на контакт ?2,5 мм - 35 А.

• Общая токовая нагрузка на соединитель - до 190 А.

Условия эксплуатации :

• Температура окружающего воздуха - от -60° C до +60° C.

• Атмосферное пониженное давление - 1,3·10-4 Па.

• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 м/с2.

• Механический удар одиночного действия с ускорением 5000 м/с2 и многократного действия с ускорением 350 м/с2.

• Линейное ускорение 2000 м/с2.
