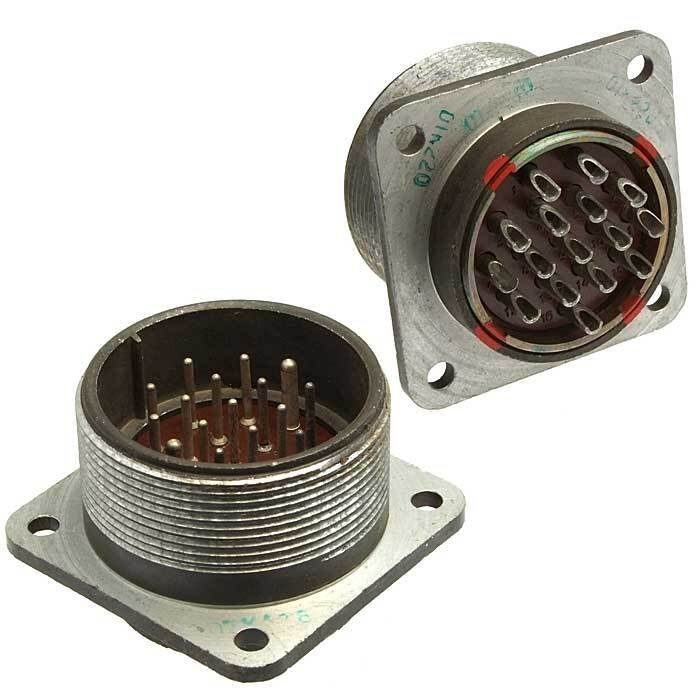

ШР40П16ЭШ2 — это блочная вилка, используемая для подключения кабелей управления от выпрямителей к полуавтоматам сварочным и другому оборудованию, имеющему функции дистанционного регулирования или получающему питание от слаботочных цепей выпрямителя.

Характеристики и параметры :

• Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Количество сочленений-расчленений - 500.

• Минимальная наработка – 1000 часов.

• Срок сохраняемости – 15 лет.

• Диапазон рабочих температур: от -60°C до +60°C.

• Контакты посеребренные.

• Масса: 0.073 кг.

• Габаритные размеры: 48x48x37 мм.

Расшифровка обозначений :

• ШР – тип соединителя (штепсельный разъем негерметичный).

• 40 – условный размер корпуса.

• П – конструктивное исполнение приборной части (без патрубка).

• 16 – количество контактов.

• Э – вид концевой гайки (для экранированного кабеля, гайка для крепления кабеля отсутствует).

• Ш – вид соединителя в приборной части вилка.

• 2 – обозначение сочетания контактов.

вилка ШР40П16ЭШ2 имеет 16 контактов: 14 контактов диаметром 1,5 мм (пропускаемый ток 20А) и 2 контакта диаметром 2,5 мм (пропускаемый ток 35А). Общая максимальная токовая нагрузка - 190A. Однако, другие источники указывают рабочий ток 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм.

Ответной частью для вилки приборной ШР40П16ЭШ2 является розетка кабельная ШР40П16НШ2.
