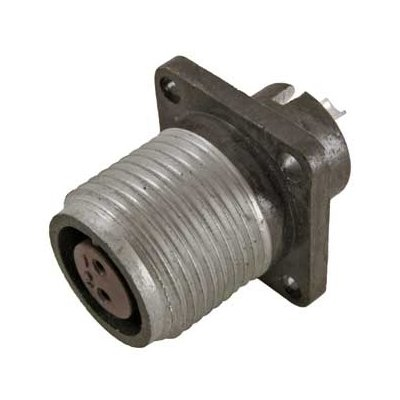

ШР40П16ЭГ2Н РОЗЕТКИ 91г «1»

Цена:

650 ₽

В наличии: 163 шт.

блочная

Технические характеристики

ШР40П16ЭГ2Н розетка

ШР40П16ЭГ2Н — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в цепях переменного и постоянного тока.

Основные характеристики

Она имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А на контакт) и 2 диаметром 2,5 мм (ток до 35 А), с общей токовой нагрузкой до 190 А при напряжении до 850 В (частота до 3 МГц).
Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчива к вибрациям (1-5000 Гц, 30 g), ударам (до 500 g) и низкому давлению (до 1,3·10⁻⁴ Па).
Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов, срок сохраняемости — 15 лет.

Конструкция и применение

Розетка блочного типа без патрубка, с резьбовым сочленением и одношпоночной поляризацией, монтируется объемно методом пайки.
Корпус из алюминиевого сплава с оксидированием, контакты съемные из латуни с серебряным покрытием.
Используется в промышленном оборудовании, сварочных аппаратах и приборах для слаботочных цепей управления.

Эта модель сочетается с соответствующими вилками серии ШР и аналогами вроде 2РТ.

Описание

Назначение

ШР40П16ЭГ2Н — приборная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для надежного электрического соединения в цепях переменного и постоянного тока. Розетка применяется в составе разъемных соединений, где требуется передача электрических сигналов и питания между блоками и узлами оборудования.

Артикул изделия — 41315. Категория — ШР40. Исполнение — блочное. Приемка — «1». Год выпуска — 91.

Подтверждённые особенности

Розетка имеет 16 контактов. Из них 14 контактов диаметром 1,5 мм рассчитаны на ток до 20 А на контакт, а 2 контакта диаметром 2,5 мм — на ток до 35 А на контакт. Общая токовая нагрузка достигает 190 А.

Рабочее напряжение — до 850 В, частота — до 3 МГц. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учетом перегрева контактов до плюс 110 градусов Цельсия.

Изделие устойчиво к следующим воздействиям:

вибрации с частотой от 1 до 5000 Гц при ускорении до 30 g;
удары с ускорением до 500 g;
низкое давление до 1,3, умноженное на 10 в степени минус 4 Паскаля.

Сопротивление изоляции — не менее 5000 МОм. Ресурс составляет 500 сочленений-расчленений, наработка — 1000 часов, срок сохраняемости — 15 лет.

Конструкция розетки — блочного типа без патрубка, с резьбовым сочленением и одношпоночной поляризацией. Монтаж выполняется объемным методом пайки. Корпус изготовлен из алюминиевого сплава с оксидированием. Контакты съемные, из латуни с серебряным покрытием.

Применение

Розетка используется в промышленном оборудовании, сварочных аппаратах и приборах для слаботочных цепей управления. Она сочетается с соответствующими вилками серии ШР, а также с аналогами, например серии 2РТ.

Благодаря блочному исполнению и объемному монтажу пайкой изделие подходит для установки в составе приборных блоков, где важны компактность и надежность соединения. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильное и плотное сопряжение ответных частей разъема.

Съемные контакты из латуни с серебряным покрытием упрощают обслуживание и замену при необходимости. Корпус из оксидированного алюминиевого сплава устойчив к внешним воздействиям в пределах заявленных условий эксплуатации.
