ШР40П16ЭГ2Н: приборная розетка для многоконтактных силовых и сигнальных соединений

ШР40П16ЭГ2Н — цилиндрический низкочастотный разъём серии ШР в исполнении приборной (блочной) розетки. Он предназначен для создания разъёмных электрических соединений в цепях постоянного и переменного тока, где требуется надёжное подключение большого количества проводников при вибрациях, механических воздействиях и сложных условиях эксплуатации.

Конструкция разъёма предусматривает резьбовое сочленение с ответной частью, благодаря чему соединение сохраняет механическую стабильность и защищено от самопроизвольного разъединения. ШР40П16ЭГ2Н применяется в составе промышленного оборудования, систем управления, измерительной техники, энергетических установок, транспортной аппаратуры и других изделий с повышенными требованиями к коммутации.

Расшифровка обозначения

Маркировка ШР40П16ЭГ2Н отражает основные конструктивные признаки изделия:

• ШР — серия штепсельных цилиндрических разъёмов с резьбовым соединением.

• 40 — условный размер корпуса.

• П — приборное исполнение, рассчитанное на монтаж на панель, корпус или шкаф оборудования.

• 16 — количество контактов.

• Э — исполнение, связанное с использованием экранированного соединения в составе пары разъёмов.

• Г — гнездовые контакты в розеточной части.

• 2 — схема контактного набора: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Н — вариант исполнения, который следует уточнять по технической документации конкретного производителя и ТУ.

Для ШР40П16ЭГ2Н характерно сочетание сигнальных и более мощных силовых цепей в одном корпусе: 14 контактов малого диаметра используются для управляющих, измерительных либо сигнальных линий, а два контакта диаметром 2,5 мм — для цепей с более высокой токовой нагрузкой.

Основные технические характеристики

Типовые параметры разъёма ШР40П16ЭГ2Н приведены в таблице. При выборе для ответственного оборудования необходимо сверять значения с паспортом конкретной поставки и применяемыми техническими условиями.

Указанная контактная формула делает ШР40П16ЭГ2Н практичным решением для оборудования, в котором по одному разъёму необходимо одновременно передавать питание, дискретные сигналы, управляющие команды и данные измерительных цепей.

Конструктивные особенности

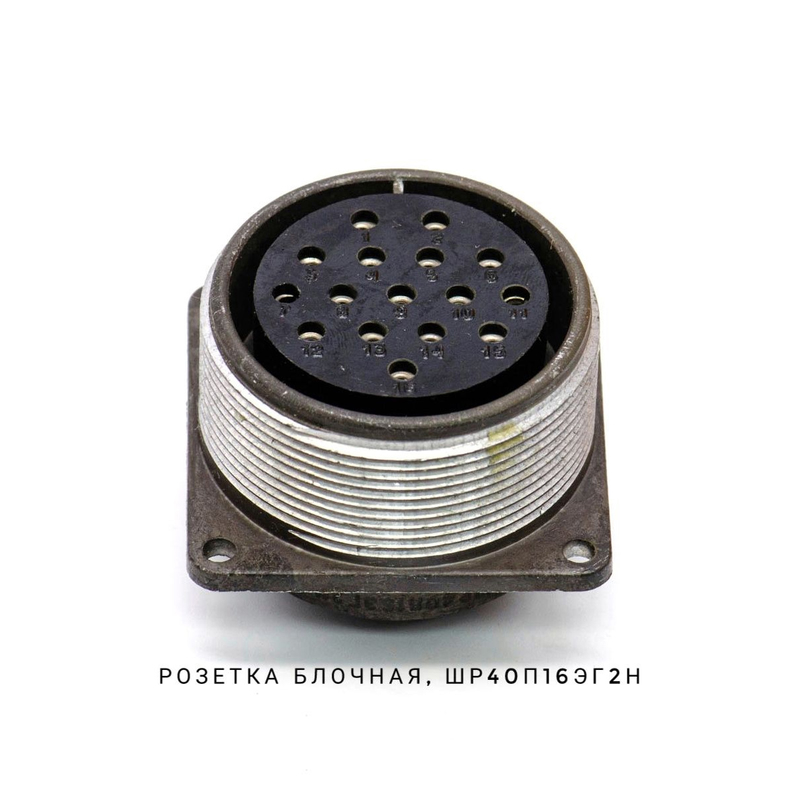

Приборная розетка ШР40П16ЭГ2Н устанавливается непосредственно на корпус устройства, монтажную панель, шкаф автоматики или другое неподвижное основание. В отличие от кабельной части, она не имеет патрубка для ввода кабеля: кабельная нагрузка и экранирование реализуются ответной частью соединителя и общей конструкцией кабельной сборки.

Ключевые особенности конструкции:

• Цилиндрический металлический корпус повышает механическую прочность соединения.

• Резьбовая фиксация уменьшает риск ослабления контакта при вибрации.

• Разнесение контактов по диаметрам позволяет разделить силовые и сигнальные цепи.

• Гнездовые контакты розетки рассчитаны на сочленение со штыревыми контактами ответной вилки.

• Объёмный монтаж пайкой обеспечивает прочное электрическое и механическое соединение проводников.

• Негерметичное исполнение требует учитывать необходимость дополнительной защиты при работе во влажной, запылённой или химически активной среде.

Контакты следует подключать с соблюдением допустимого сечения проводника, теплового режима и распределения токов. Особенно важно не ориентироваться только на предельный ток одного контакта: допустимая нагрузка всей сборки определяется также нагревом корпуса, плотностью монтажа, температурой окружающей среды и фактической одновременностью включения цепей.

Где применяется ШР40П16ЭГ2Н

Разъём ШР40П16ЭГ2Н востребован в аппаратуре, где важны компактность, разъёмность и устойчивость соединения. Типичные области применения:

• Промышленные шкафы управления и автоматики.

• Электрораспределительные и силовые установки.

• Испытательные стенды и измерительные комплексы.

• Приборные панели, пульты и системы контроля.

• Транспортное, специальное и технологическое оборудование.

• Системы передачи питания и сигналов между блоками аппаратуры.

• Оборудование, работающее при вибрации и механических ударах.

Например, 14 контактов Ø1,5 мм могут использоваться для концевых выключателей, датчиков, дискретных входов и цепей управления, а два контакта Ø2,5 мм — для подачи питания на исполнительный механизм. Такое объединение помогает сократить число кабелей и вводов в корпус оборудования.

Рекомендации по применению

Перед установкой ШР40П16ЭГ2Н рекомендуется проверить совместимость с ответной частью по серии, размеру корпуса, с
