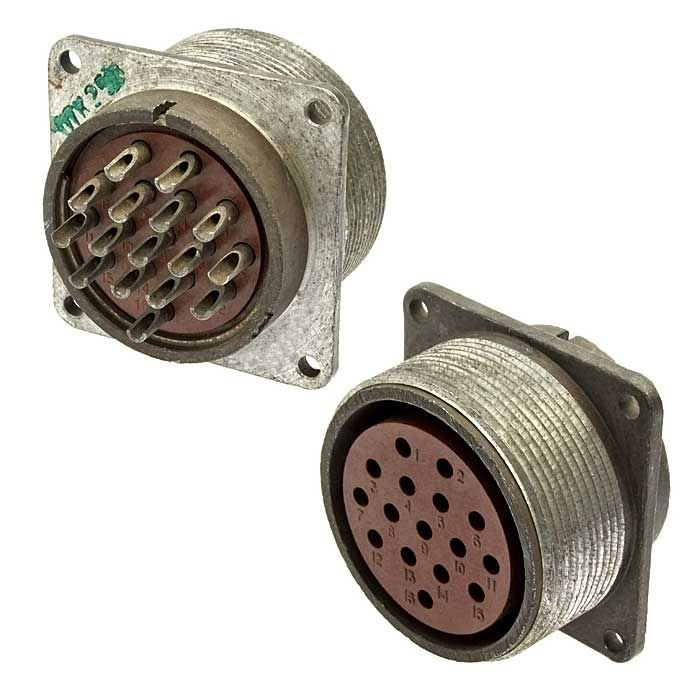

Соединитель ШР40П16ЭГ2 вилка кабельная — это цилиндрический соединитель общепромышленного назначения, который применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Общие сведения :

• Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Кабельные части разъёмов между собой не сочленяются, как и приборные. Для соединения необходимы кабельная и блочная части.

• Предназначены для монтажа с экранированными кабелями или проводами.

• Применяются для внутреннего и наружного использования, обеспечивая защиту от пыли и воды.

Технические характеристики :

• Контакты: 16 контактов (14 контактов ? 1,5 мм и 2 контакта ? 2,5 мм).

• Максимальная токовая нагрузка: 20 А на контакт ? 1,5 мм и 35 А на контакт ? 2,5 мм, общая нагрузка на соединитель — до 190 А.

• Материалы: Корпусные детали сделаны из алюминиевого сплава АЛ-11, изоляторы из прессматериала карболит К-211-3, штыри контактов вилки из латуни ЛС59-1.

• Покрытие контактов: серебро (или никель, если в маркировке есть буква «Н»).

• Монтаж: навесной (объемный), метод — пайка. Максимальное количество перепаек - не больше 3.

• Сочленение: резьбовое, поляризация корпуса одношпоночная.

• Число сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Минимальный срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60°С до +60°С, смена температур - от -60° С до +110° С.

Расшифровка маркировки ШР40П16ЭГ2 :
