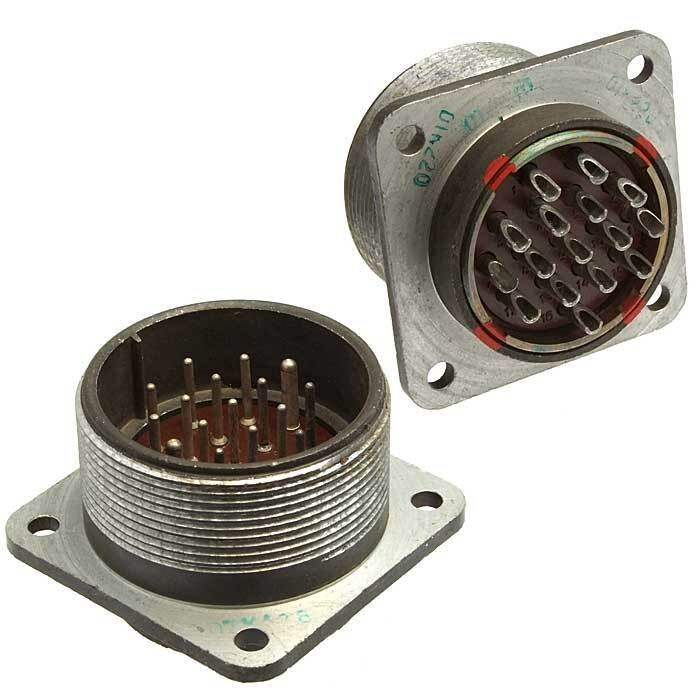

ШР40П16ЭГ2 ВИЛКИ 2015г

Цена:

1950 ₽

В наличии: 84 шт.

Технические характеристики

ШР40П16ЭГ2 представляет собой кабельную вилку цилиндрического низкочастотного разъёма серии ШР, предназначенную для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре.

Это негерметичный соединитель с резьбовым соединением, 16 контактами (14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), штыревыми круглыми контактами из латуни с серебряным покрытием. Максимальное рабочее напряжение — 850 В, ток на контакт — до 10 А (для Ø1,5 мм) и 25 А (для Ø2,5 мм). Сопротивление контактов не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Корпус выполнен из алюминиевого сплава с оксидированием (серый цвет), прямой патрубок (П) с гайкой для экранированного кабеля (ЭГ), материал изолятора — карболит (бакелит), чёрного цвета. Габариты: длина 66,1 мм, диаметр 52,5 мм, высота 61,1 мм, шаг резьбы накидной гайки M45×1,5 мм, масса около 126 г. Монтаж: объёмный механический, пайка электрическая, одношпоночная поляризация.

Температурный диапазон — от -60 до +60°C (с перегревом контактов до +110°C), климатическое исполнение УХЛ, влажность до 98% при +25°C, давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g, ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов.

Вилка взаимосочленяется с блочными розетками типа 2РТТ или 2РТ-А, используется в электрических цепях постоянного и переменного тока до 3 МГц. Проходной диаметр — 45 мм.

Описание

Назначение

ШР40П16ЭГ2 представляет собой кабельную вилку цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель негерметичный, оснащён резьбовым соединением и обеспечивает надёжную коммутацию цепей.

Технические характеристики

Контактная система

Количество контактов — 16, из них 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм.
Контакты штыревые круглые, изготовлены из латуни с серебряным покрытием.
Максимальное рабочее напряжение — 850 В.
Ток на контакт: до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм.
Сопротивление контактов не превышает 2,5 мОм для диаметра 1,5 мм и 1 мОм для диаметра 2,5 мм.
Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности

Корпус вилки выполнен из алюминиевого сплава с оксидированием, цвет серый. Изолятор изготовлен из карболита (бакелита) чёрного цвета. Вилка имеет прямой патрубок (П) с гайкой для экранированного кабеля (ЭГ).

Габариты: длина 66,1 мм, диаметр 52,5 мм, высота 61,1 мм. Шаг резьбы накидной гайки — M45 на 1,5 мм. Масса — около 126 г. Проходной диаметр — 45 мм.

Монтаж объёмный механический, электрическое соединение — пайка. Поляризация одношпоночная.

Условия эксплуатации

Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ. Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее давление — от 1,33 умножить на 10 в минус четвёртой степени Па до 50,6 умножить на 10 в четвёртой степени Па.

Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы уровнем 170 дБ, удары до 500 g. Ресурс — 500 сочленений-расчленений. Наработка — не менее 1000 часов.

Применение и совместимость

Вилка ШР40П16ЭГ2 взаимосочленяется с блочными розетками типа 2РТТ или 2РТ-А. Изделие используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего монтажа. Благодаря своим характеристикам, вилка подходит для цепей постоянного и переменного тока частотой до 3 МГц.

Соединитель обеспечивает надёжную работу в условиях вибрации, ударов и акустических шумов, а также при пониженном и повышенном давлении.
