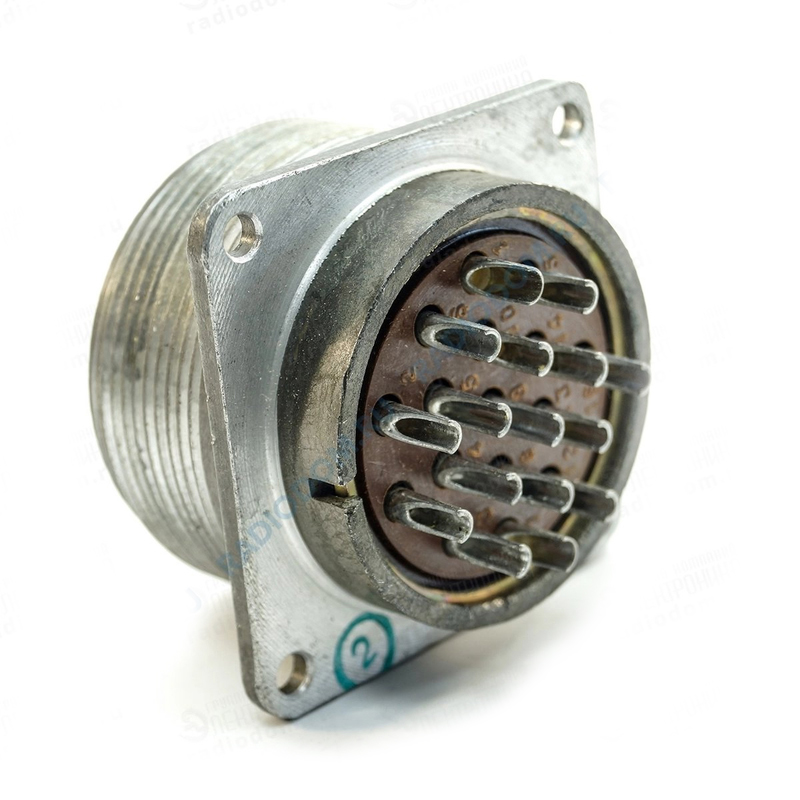

ШР40П16ЭГ2 — это блочная розетка серии ШР, предназначенная для слаботочных электрических цепей в промышленном оборудовании, включая сварочные аппараты. Она используется для подключения кабелей управления от выпрямителей к полуавтоматам или устройствам с дистанционным регулированием.

Технические характеристики

Розетка имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А) и 2 диаметром 2,5 мм (ток до 35 А). Максимальное рабочее напряжение — до 850 В, частота до 3 МГц, сопротивление изоляции — не менее 5000 МОм.

Габаритные размеры составляют 48×48×37 мм, масса — около 0,1 кг. Материал контактов — латунь с серебряным покрытием.

Маркировка и конструкция

Расшифровка: ШР — штепсельный разъём негерметичный, 40 — условный размер корпуса, П — приборное исполнение без патрубка, 16 — число контактов, Э — гайка для экранированного кабеля (отсутствует), Г — блочное крепление, 2 — исполнение.

Корпус блочный, подходит для монтажа в сварочном оборудовании типа БУСП-2К. Сечение провода: до 1,93 мм² для контактов 1,5 мм и до 3 мм² для 2,5 мм.

Применение

Разъём применяется в цепях постоянного и переменного тока для надёжного соединения в оборудовании с функциями дистанционного управления. Максимальная суммарная токовая нагрузка — до 190 А.
