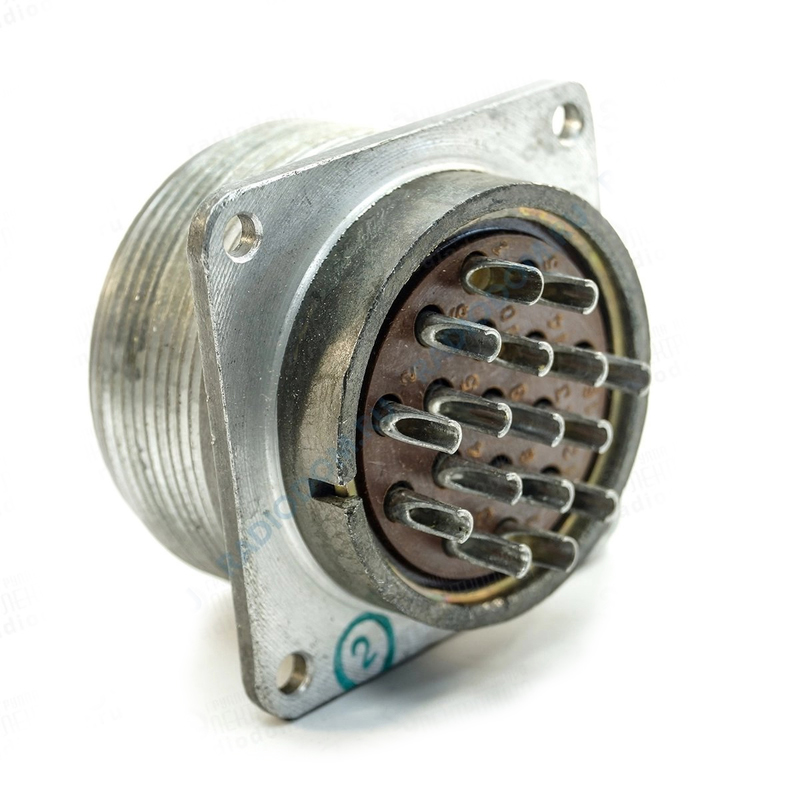

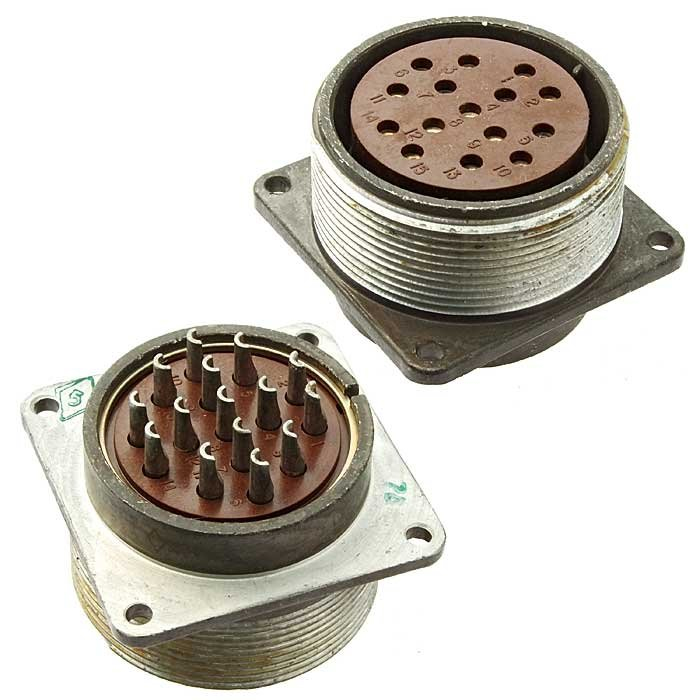

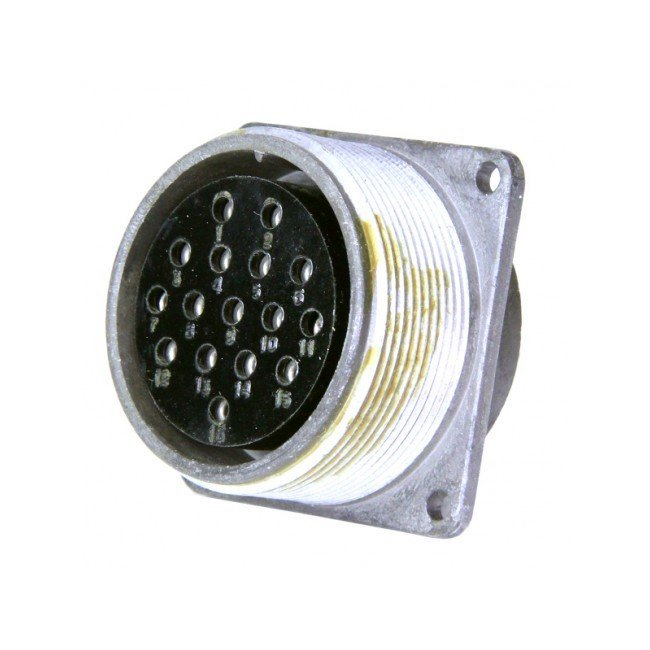

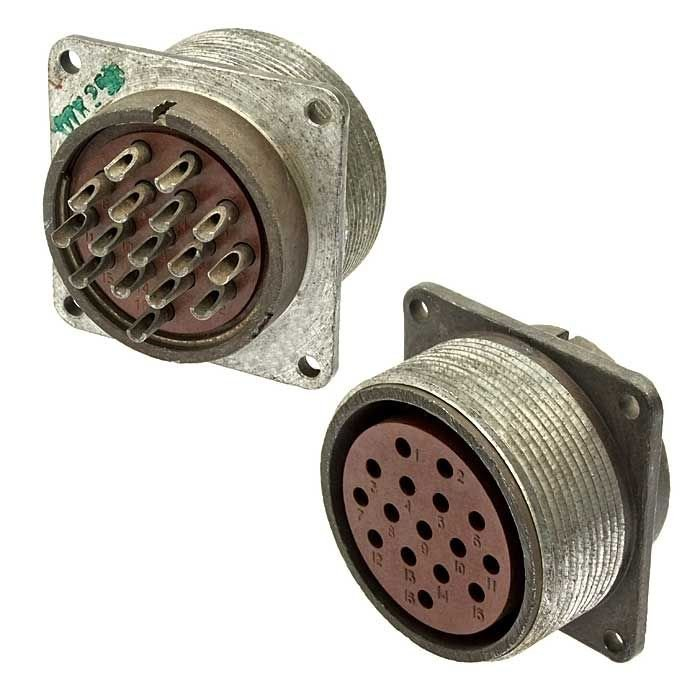

ШР40П16ЭГ2 — это блочная розетка из серии негерметичных цилиндрических низкочастотных соединителей ШР, предназначенная для подключения в электрических цепях слаботочных систем, включая управление сварочными процессами.

Основные характеристики

Она имеет 16 контактов (14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), максимальное рабочее напряжение до 850 В и рабочий ток на контакт до 10–25 А в зависимости от размера. Сопротивление изоляции не менее 5000 МОм, а корпус выполнен из алюминиевого сплава с оксидированием, габариты около 48×48×37–42 мм.

Конструкция и монтаж

Розетка блочного типа с резьбовым сочленением, без патрубка (исполнение П), для объемного монтажа на прибор или блок; контакты — гнезда из латуни с серебряным покрытием, извлекаемые. Поляризация одношпоночная, работает при температурах от -60 до +100 °C, выдерживает вибрацию до 30 g в диапазоне 1–5000 Гц и не менее 500 соединений.

Применение

Используется в промышленных системах для надежного соединения кабелей, в том числе экранированных, в различных отраслях электроники и приборостроения.
