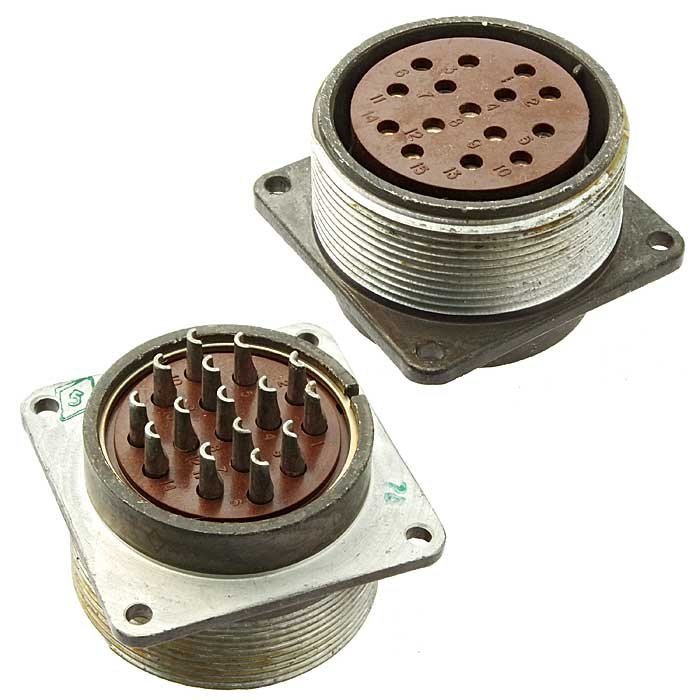

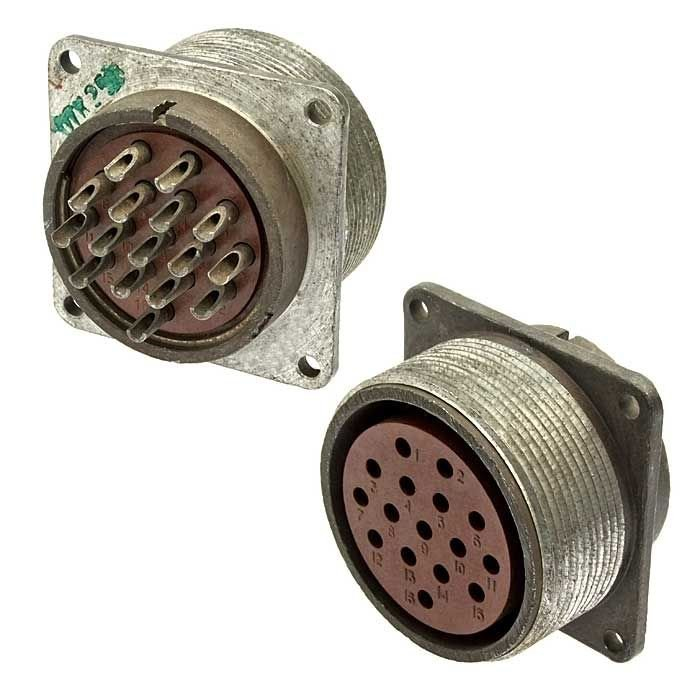

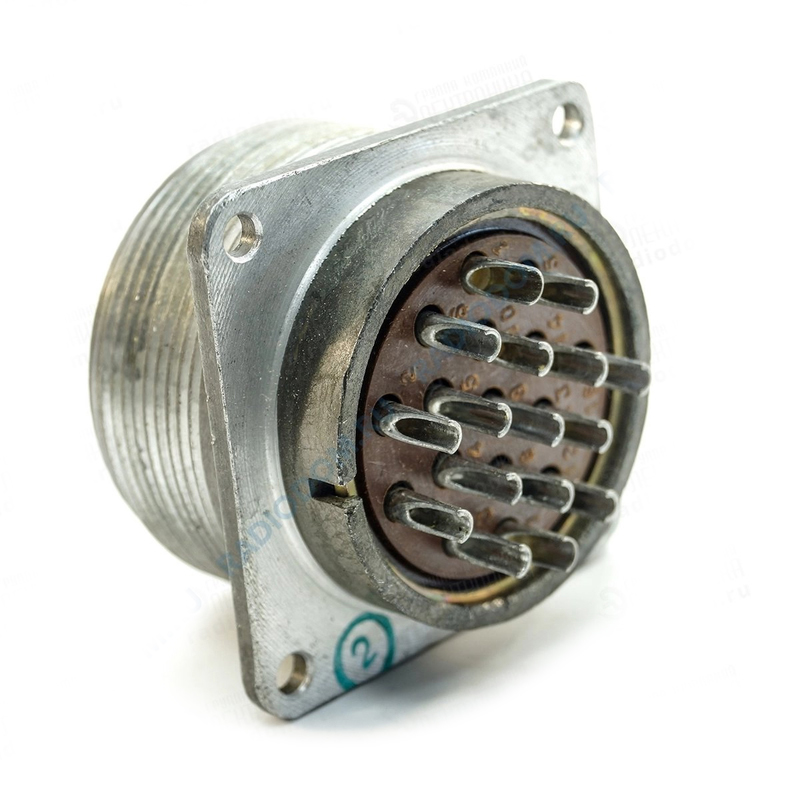

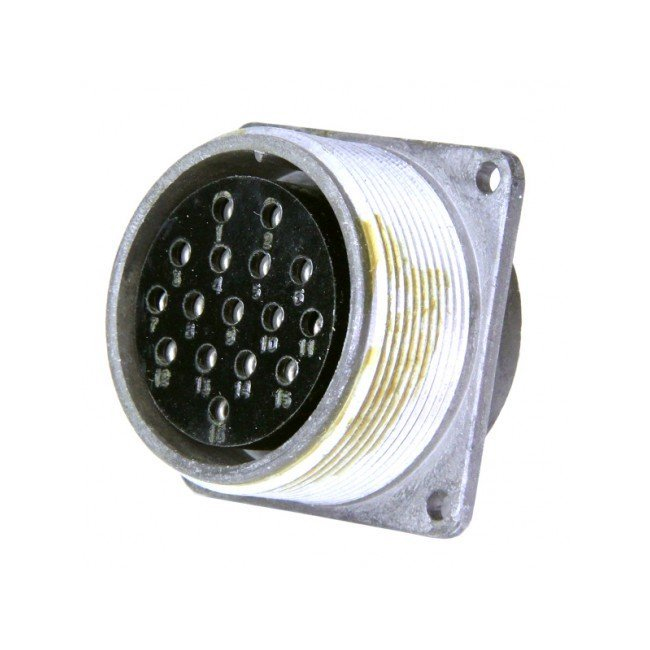

ШР40П16ЭГ2Н — это низкочастотный цилиндрический штепсельный разъём, выполненный в виде розетки блочной конструкции, предназначенной для подключения к приборным или блочным устройствам. Он относится к широко применяемой серии «ШР» и используется в электрических цепях постоянного и переменного тока с частотой до единиц мегагерц.

Основные параметры

• Количество контактов — 16, с разным диаметром: 14 контактов Ø 1,5 мм и 2 контакта Ø 2,5 мм.

• Контакты выполнены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коммутационную стойкость.

• Корпус выполнен из алюминиевого сплава с оксидированным покрытием, поэтому разъём достаточно лёгкий, но механически прочный и устойчивый к коррозии.

Электрические и рабочие характеристики

• Максимальное напряжение в цепи — порядка 850 В (амплитудное значение), что позволяет использовать разъём в высоковольтных слаботочных цепях.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что свидетельствует о высоком качестве изоляции между контактами.

• Максимальный ток на контакты: для Ø 1,5 мм — до примерно 10–20 А, для Ø 2,5 мм — до 25–35 А в зависимости от конкретного ТУ и режима работы.

Конструкция и монтаж

• Корпус приборный блочный, без патрубка (исполнение «П»), рассчитан на крепление на плоскую панель или лицевую панель блока.

• Используется резьбовое сочленение (гайка «Э») для экранированного кабеля, за счёт чего обеспечивается механическая фиксация и экранирование линий.

• Разъём не является герметичным; уплотнительная втулка и высокая степень защиты от пыли/влаги отсутствуют — применение рассчитано на закрытые или хорошо защищённые помещения.

Условия эксплуатации

• Рабочий диапазон температур, как правило, от около −60 °C до +100 °C, что позволяет использовать разъём в достаточно жёстких климатических условиях.

• Разъём рассчитан на многократные сочленения (до нескольких сотен циклов) и сохраняет стабильные параметры при вибрационных нагрузках в диапазоне частот до 5 кГц.

Применение

ШР40П16ЭГ2Н типично применяют в приборной и блочной аппаратуре: пульты управления, блоки питания, кабельные соединения внутри распределительных щитов, связь между блоками в промышленной автоматике и сварочном оборудовании. Разъём подходит для цепей управления, измерительных и слаботочных силовых линий, где требуется надёжное, многоконтактное соединение с лёгким штепсельным разъединением.
