ШР40П16ЭГ2 — это блочная приборная розетка серии ШР, предназначенная для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Розетка имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А) и 2 шт. диаметром 2,5 мм (ток до 35 А), с амплитудным напряжением до 850 В. Сопротивление изоляции — не менее 5000 МОм, ресурс сочленений — 500 циклов, наработка — минимум 1000 часов. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g).

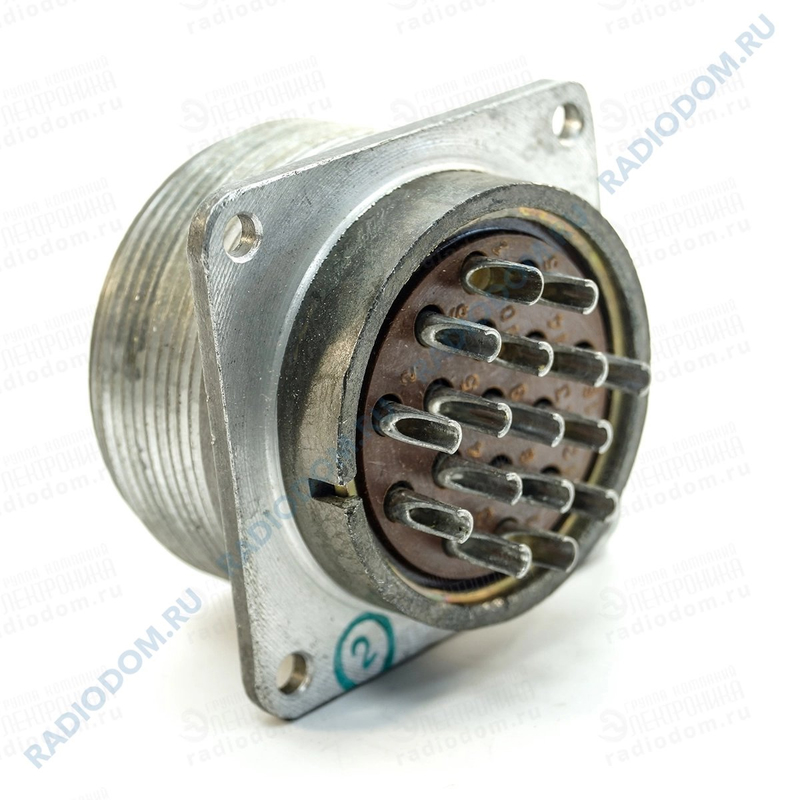

Изображение показывает типичную схему расположения контактов и конструкцию разъёма серии ШР.

Конструкция и применение

Это негерметичная цилиндрическая розетка условного размера корпуса 40 без патрубка, для внутреннего монтажа в приборы. Контакты из латуни с серебряным покрытием (Ag), подходит для слаботочных цепей в промышленном оборудовании. Габариты: 48×48×37 мм.
