ШР40П16ЭГ2 РОЗЕТКИ 2015г
Цена:
В наличии: 85 шт. 1300 ₽
Технические характеристики

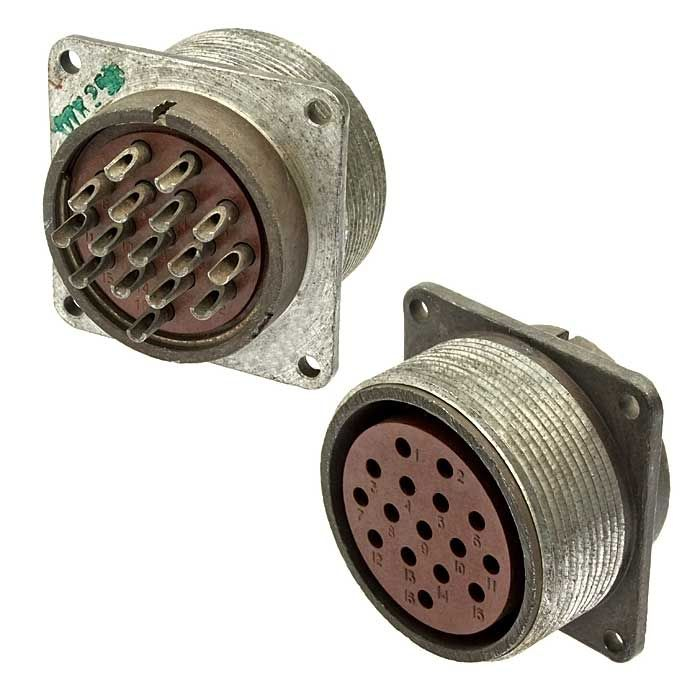

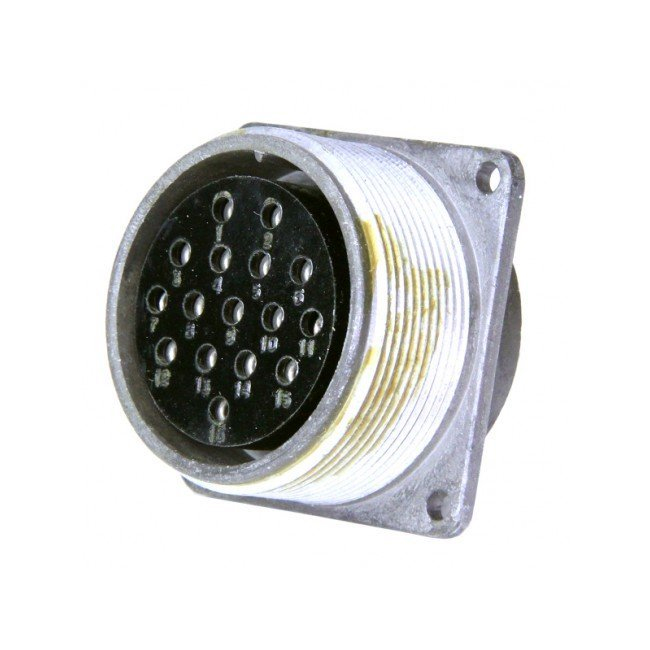

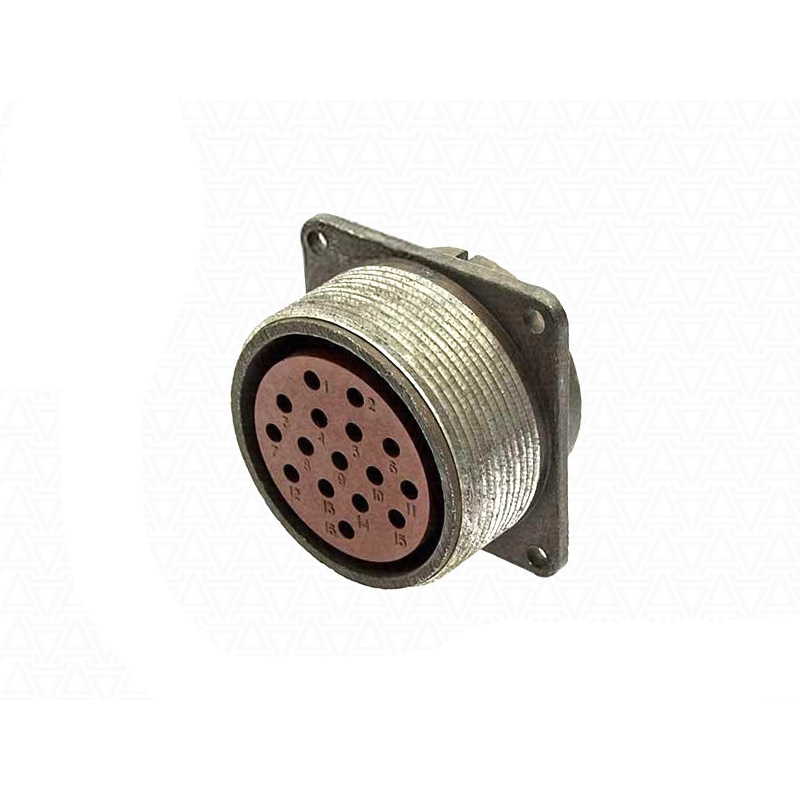

ШР40П16ЭГ2 розетка
Разъем ШР40П16ЭГ2 представляет собой 16-контактную негерметичную приборную розетку, предназначенную для работы с экранированными кабелями. Он относится к группе цилиндрических низкочастотных низковольтных разъемов и используется в электрических цепях переменного и постоянного тока с рабочим напряжением до 850 В.
Основные характеристики
- Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).
- Максимальная токовая нагрузка : до 20 А на контакт для ?1,5 мм и до 35 А для ?2,5 мм; общая нагрузка на соединитель может достигать 190 А.
- Рабочая температура : от -60 °C до +110 °C.
- Материалы : корпус выполнен из металла, изолятор — карболит, контакты имеют серебряное покрытие.
Структура обозначения
Обозначение ШР40П16ЭГ2 расшифровывается следующим образом:| Символ | Значение |
|---|---|
| ШР | Тип разъема: штепсельный разъем негерметичный |
| 40 | Условный размер корпуса |
| П | Конструктивное исполнение: без патрубка |
| 16 | Количество контактов |
| Э | Вид концевой гайки: для экранированного кабеля |
| Г | Вид соединителя в приборной части: розетка (гнездо) |
| 2 | Обозначение сочетания контактов |
Габаритные размеры
Разъем имеет следующие размеры:| Параметр | Размер (мм) |
|---|---|
| A | 40 ± 0,2 |
| B | 48 |
| D | 40 |
| D1 | М45?1,5 |
Применение
Соединитель ШР40П16ЭГ2 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он подходит для монтажа как в кабельных, так и в приборных частях оборудования. При установке необходимо следовать техническим стандартам, таким как ОСТ В 11 0121-91. Этот разъем обеспечивает надежное соединение и высокую проводимость, что делает его популярным выбором в различных промышленных и бытовых приложениях.
