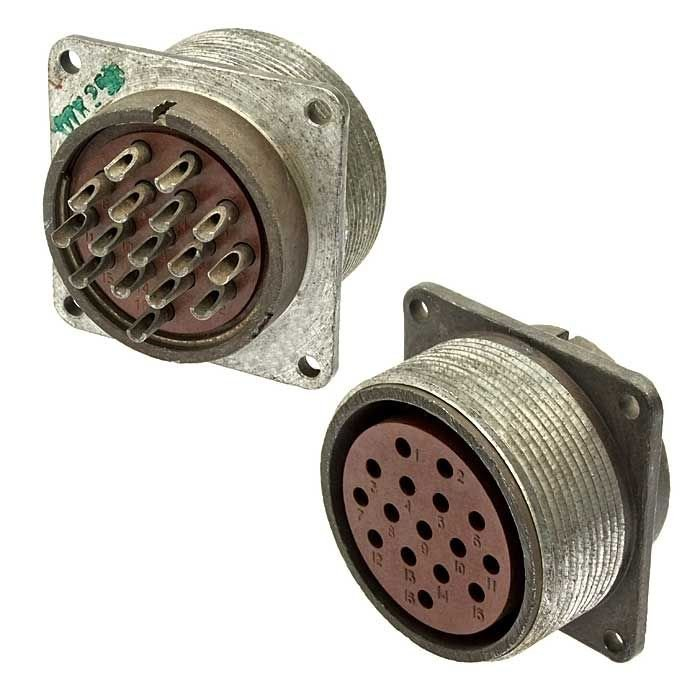

ШР40П16ЭГ2 – это кабельная вилка, используемая для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

Расшифровка обозначений маркировки :

• ШР – тип соединителя: штепсельный разъем негерметичный.

• 40 – условный размер корпуса.

• П – конструктивное исполнение кабельной части с прямым патрубком.

• 16 – количество контактов.

• Э – вид концевой гайки для экранированного кабеля.

• Г – вид соединителя в кабельной части: вилка (штырь).

• 2 – обозначение сочетания контактов.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Максимальная токовая нагрузка – 190 А.

• Количество сочленений-расчленений – 500.

• Минимальная наработка – 1000 часов.

• Срок сохраняемости – не менее 15 лет.

• Контакты диаметром 1,5 мм допускают ток 10 А, а контакты диаметром 2,5 мм – 25 А.

• Сопротивление контактов диаметром 1,5 мм – 2,5 мОм, а контактов диаметром 2,5 мм – 1 мОм.

• Хвостовики контактов допускают подсоединение проводов сечением до 1,93 мм$$^2$$ (для контактов 1,5 мм) и до 3 мм$$^2$$ (для контактов 2,5 мм).

Условия эксплуатации :

• Температура окружающей среды: от -60°С до +60°С.

• Атмосферное пониженное давление: 1,3 * 10$$^{-4}$$ Па.

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением 300 м/с$$^2$$.

• Механический удар: одиночного действия с ускорением 5000 м/с$$^2$$, многократного действия – 350 м/с$$^2$$.

вилка ШР40П16ЭГ2 сочленяется с приборными розетка ми ШР40П16ЭГ2, ШР40П16ЭГ2Н, ШР40ПК16НГ2, ШР40ПК16НГ2Н, ШР40ПК16ЭГ2, ШР40ПК16ЭГ2Н, ШР40СК16НГ2, ШР40СК16НГ2Н, ШР40СК16ЭГ2.
