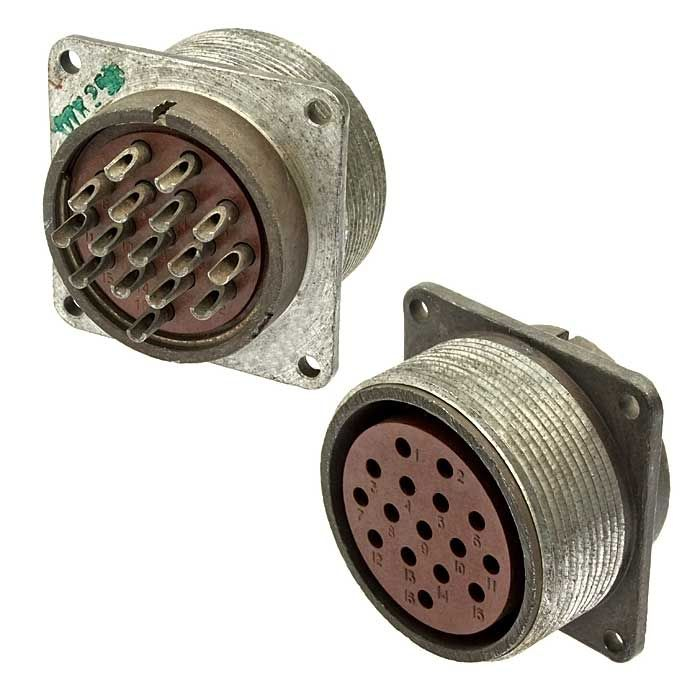

ШР40П16ЭГ2 (Р) — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях аппаратуры.

Основные характеристики

Соединитель имеет 16 контактов (из них 14 диаметром 1,5 мм и 2 диаметром 2,5 мм), рассчитан на рабочее напряжение до 850 В и максимальную токовую нагрузку 20 А на контакт Ø1,5 мм или 35 А на контакт Ø2,5 мм. +1
Суммарная токовая нагрузка на весь соединитель не превышает 190 А, сопротивление контакта — 1,0–2,5 мОм, а сопротивление изоляции — не менее 5000 МОм. +1
Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), срок сохраняемости — 15 лет.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. +1
Работает при пониженном давлении 1,3·10⁻⁴ Па.​

Конструкция и применение

Это негерметичный разъем с резьбовым соединением, объемного монтажа, без патрубка (П — приборная часть), корпус металлический, изолятор из карболита, контакты посеребрены. +1
Предназначен для цепей постоянного и переменного тока до 3 МГц в радиоэлектронной и радиотехнической аппаратуре, климатическое исполнение УХЛ. +1
Соответствует стандартам ОСТ В 11 0121-91, ГЕО.364.107 ТУ, бРО.364.028 ТУ.​
