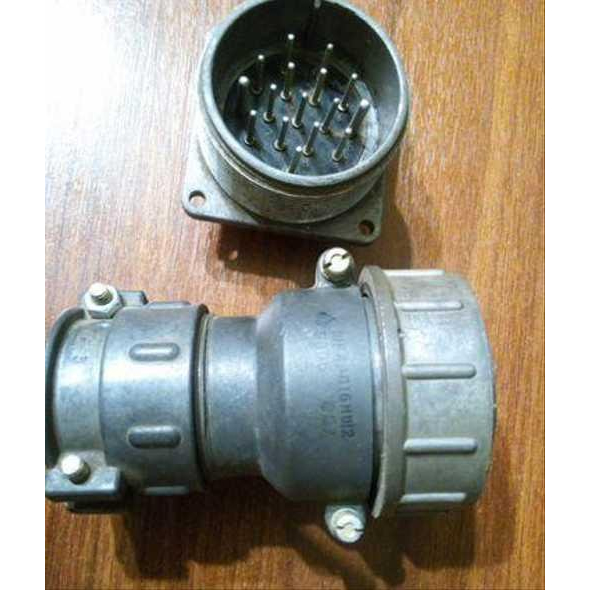

ШР40П15НШ2 представляет собой цилиндрический низкочастотный соединитель в виде розетки, предназначенный для электрических цепей постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• ШР — тип соединителя.

• 40 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком (приборная часть).

• 15 — количество контактов (15 шт., диаметром 1,5 мм).

• Н — покрытие контактов никелем (без буквы — серебром).

• Ш — исполнение (негерметичное, климатика УХЛ).

• 2 — модификация.

Основные характеристики

Соединитель рассчитан на максимальную токовую нагрузку на контакт до 10 А (общая — до 150 А), сопротивление контакта не более 2,5 мОм. ?
Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов. ?
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с? или 30 g). ?

Применение

Используется для монтажа с экранированными или неэкранированными кабелями в промышленных электрических системах, приборной технике и оборудовании, где требуется надежное соединение в условиях УХЛ (умеренный и холодный климат).
