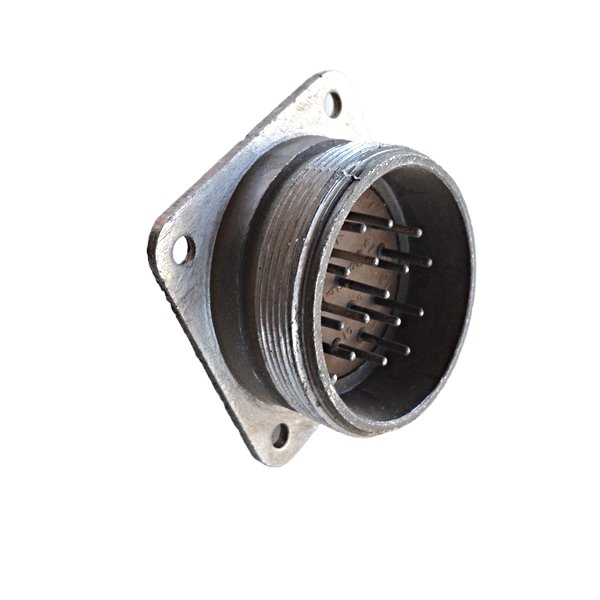

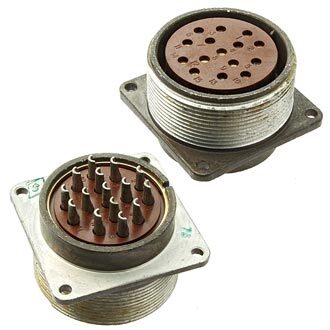

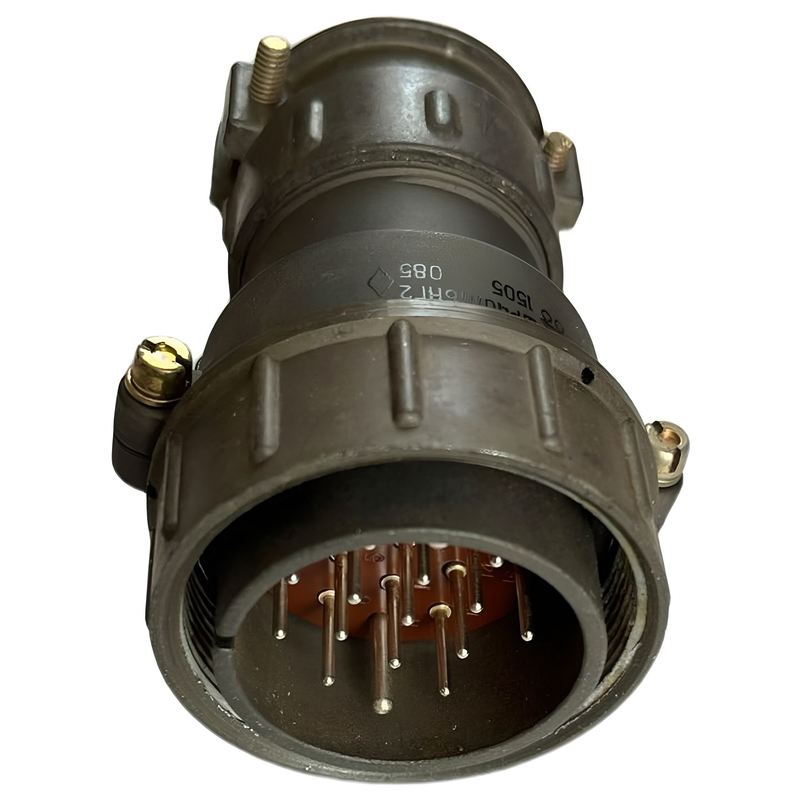

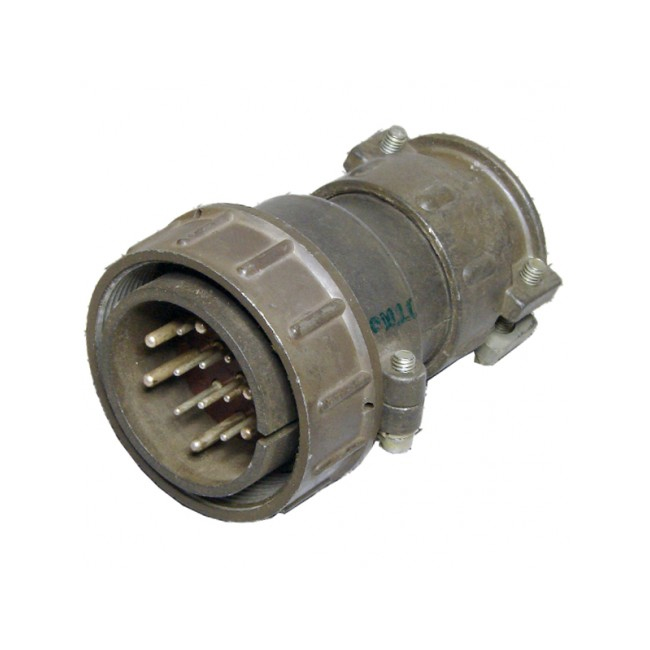

ШР40П15НГ2 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР советского/российского производства. Она предназначена для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Характеристики

Соединитель негерметичный, климатического исполнения УХЛ, имеет 15 контактов диаметром 1,5 мм. Сопротивление одного контакта не более 2,5 мОм, максимальная токовая нагрузка на контакт — 10 А, общая — до 150 А, рабочее напряжение — до 850 В.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с? (30 g), механические удары до 5000 м/с? (500 g) одиночные и 350 м/с? (35 g) многократные, а также пониженное давление до 1,3?10?? Па.

Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов, контакты из серебра или никеля.

Применение

Используется в промышленных электрических системах, оборудовании с жесткими условиями эксплуатации (вибрация, удары), включая авиацию, технику спецназначения и монтаж кабелей в цепях управления/силовых до 850 В.

Расшифровка обозначения

ШР — тип (цилиндрический разъем), 40 — условный размер корпуса, П — вилка с прямым патрубком, 15 — 15 контактов, Н — нормальные условия, Г2 — модификация.
