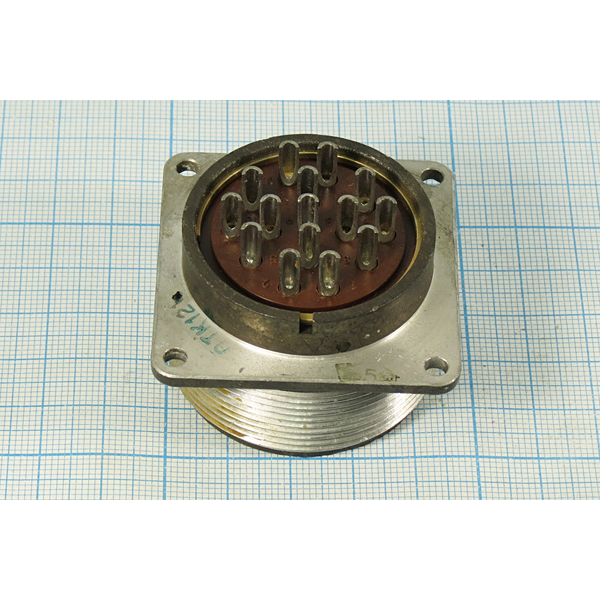

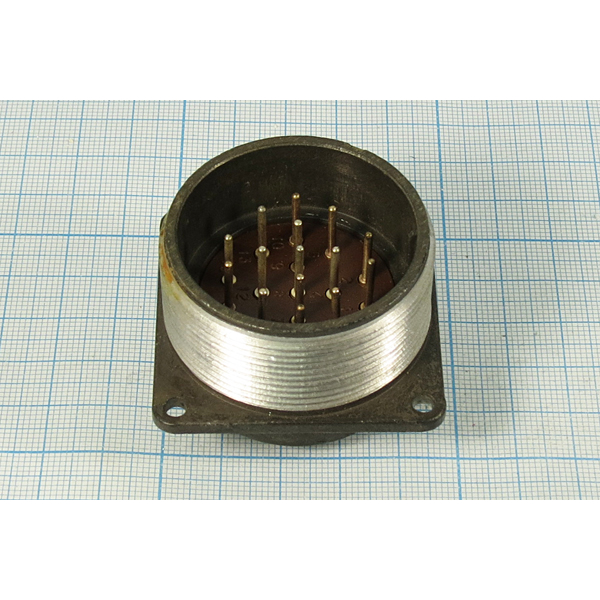

Соединитель ШР40П15ЭШ2 представляет собой низкочастотную розетку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Этот разъем широко применяется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный.
• Конструктивное исполнение : доступен как вилка и розетка, может быть блочным (приборным) или кабельным.
• Количество контактов : 15.
• Покрытие контактов : серебро или никель.
• Метод монтажа : пайка.
• Рабочая температура : от -60 °C до +60 °C, с учетом перегрева контактов до +110 °C.
• Срок службы : не менее 15 лет, с возможностью 500 циклов соединения и разъединения .

Структура обозначения

Обозначение ШР40П15ЭШ2 расшифровывается следующим образом:

• ШР — тип соединителя;
• 40 — условный размер корпуса;
• П — конструктивное исполнение (с прямым патрубком);
• 15 — количество контактов;
• Э — для экранированного кабеля .

Применение

Соединители ШР40П15ЭШ2 могут использоваться как для внутреннего, так и наружного монтажа при условии защиты от пыли и воды. Они подходят для работы с экранированными и неэкранированными кабелями, что делает их универсальными для различных условий эксплуатации . Таким образом, ШР40П15ЭШ2 является надежным решением для подключения электрических цепей в сложных условиях.
