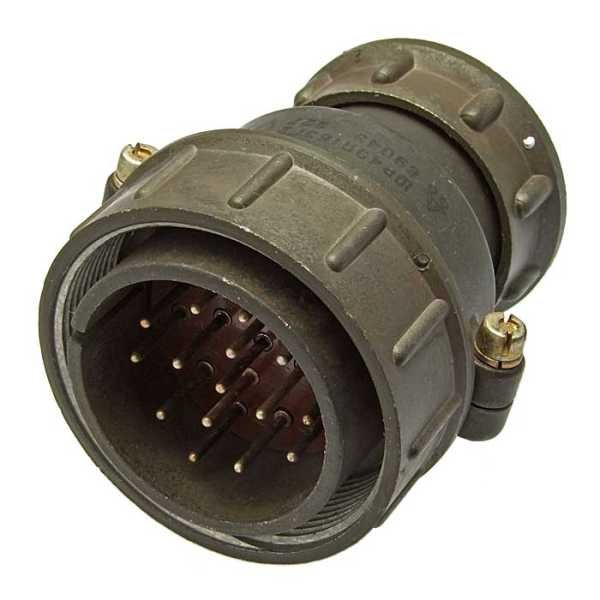

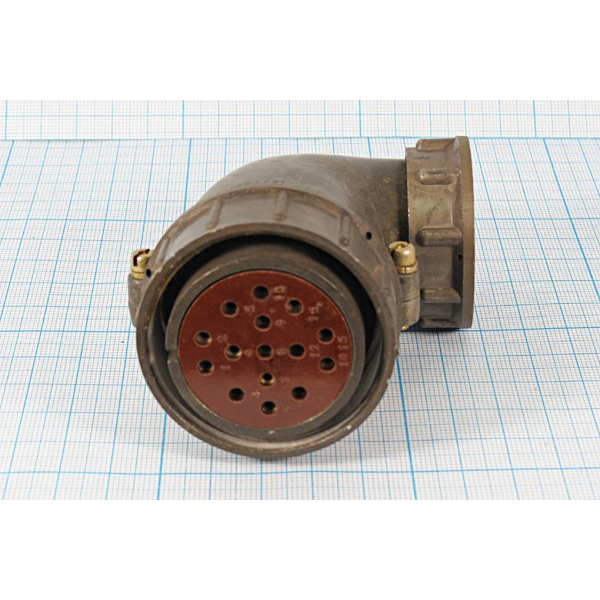

ШР40П15ЭГ2 — это низкочастотный цилиндрический кабельный соединитель типа ШР, выполненный в исполнении «вилка» (Г) с прямым патрубком (П) и предназначен для подключения экранированного кабеля (Э).

Назначение и область применения

Соединитель ШР40П15ЭГ2 рассчитан на работу в электрических цепях постоянного и переменного токов частотой до 3 МГц при амплитудном напряжении до 850 В. Применяется для монтажа с экранированными и неэкранированными кабелями в радиоэлектронной аппаратуре, промышленных устройствах и приборах с объемным монтажом.

Конструкция и исполнение

• Тип: ШР40 — низкочастотный цилиндрический соединитель с условным размером корпуса 40.

• Количество контактов: 15 штук диаметром 1,5 мм (сочетание контактов «2»).

• Кабельная часть: прямой патрубок (обозначение П), с гайкой, предназначенной для экранированного кабеля (Э).

• Климатическое исполнение: негерметичный, ориентирован на эксплуатацию в условиях УХЛ (умеренный и холодный климат).

Электрические и механические параметры

• Максимальный ток на один контакт (Ø 1,5 мм) — до 10 А; суммарный ток на разъём — до 150 А.

• Сопротивление контакта — не более 2,5 мОм; сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Выдерживает до 500 циклов сочленения‑расчленения, минимальная наработка — не менее 1000 часов.

• Устойчив к вибрации в диапазоне 1–5000 Гц и механическим ударам (до 50 g одиночного действия и 35 g многократного действия), а также к пониженному давлению порядка Па.

Рабочие условия по температуре

По ряду источников, разъёмы типа ШР40, включая ШР40П15ЭГ2, работоспособны в диапазоне температур окружающей среды примерно от −60 °С до +60 °С. Конкретный диапазон для данного изделия задаётся соответствующими ТУ и нормативными документами (например, ОСТ В 11 0121‑91 / ГЕО.364.107 ТУ).
