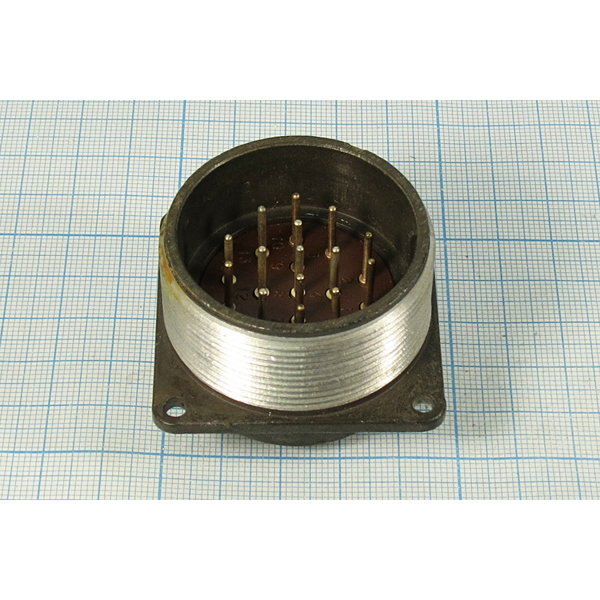

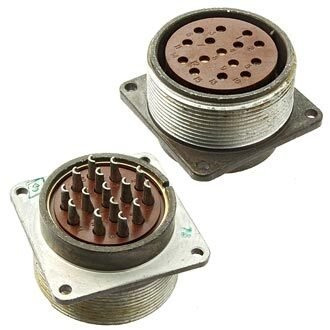

Соединитель ШР40П15ЭГ2 — это низкочастотная кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : ШР (низкочастотный цилиндрический).
• Условный размер корпуса : 40.
• Количество контактов : 15.
• Конструктивное исполнение : с прямым патрубком (обозначение П).
• Покрытие контактов : серебро или никель, что обеспечивает надежность соединений.
• Рабочая температура : от -60 °C до +60 °C; возможно кратковременное повышение до +110 °C.

Конструкция и применение

Соединитель состоит из двух частей: вилки и розетки. В зависимости от конструкции, они могут быть как приборными (блочными), так и кабельными. вилка ШР40П15ЭГ2 имеет резьбовое соединение, что обеспечивает надежное крепление. Поляризация корпусов однош Оночная, что предотвращает неправильное подключение.

Применение

ШР40П15ЭГ2 применяется в различных областях, включая:

• Электроника.
• Радиоэлектронная техника.
• Контрольно-измерительные приборы.

Технические параметры

Соединитель ШР40П15ЭГ2 обеспечивает надежное соединение в условиях различных температурных режимов и механических воздействий, что делает его подходящим для использования в сложных условиях эксплуатации.
