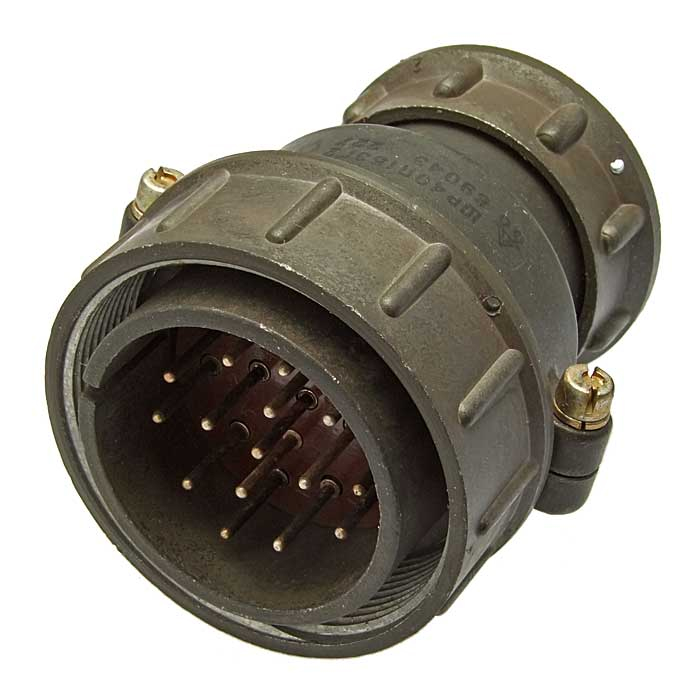

Соединитель ШР40П15ЭГ2 представляет собой цилиндрическую низкочастотную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может функционировать при напряжении до 850 В и имеет конструкцию, обеспечивающую надежное соединение проводов и кабелей в электро- и радиоаппаратуре.

Технические характеристики

• Условный размер корпуса : 40
• Количество контактов : 15
• Сочетание контактов : 2 (диаметр контактов 1,5 мм)
• Рабочая температура : от -60 °C до +110 °C
• Сопротивление изоляции : не менее 1000 МОм
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро

Применение

розетка ШР40П15ЭГ2 используется для соединения и разъединения электрических цепей, что делает её подходящей для различных областей, включая радиоэлектронную технику. Она может быть установлена с экранированными или неэкранированными кабелями, что обеспечивает её универсальность в применении.

Конструкция и монтаж

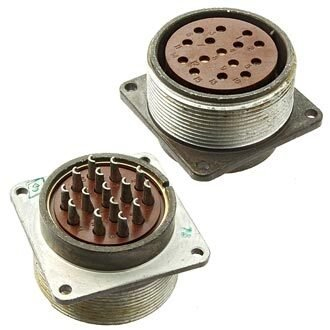

Соединители типа ШР состоят из двух частей: вилки и розетки. розетка ШР40П15ЭГ2 имеет конструкцию, позволяющую монтировать её на панель. Это упрощает процесс установки и обеспечивает надежное соединение.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантийная наработка достигает 1000 часов во всех режимах работы и до 100000 часов в облегченных условиях. Таким образом, соединитель ШР40П15ЭГ2 является надежным ком Онентом для создания устойчивых электрических соединений в различных устройствах.
