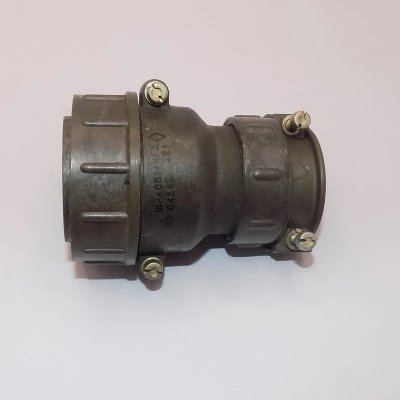

ШР40П14НШ2 «5» — это кабельная розетка (гнездовая часть) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в сложных условиях эксплуатации.

Обозначение ШР40П14НШ2 расшифровывается следующим образом: ШР — тип цилиндрического соединителя, 40 — условный размер корпуса, П — прямой патрубок, 14 — количество контактов, НШ — вилка с гнездом (розетка), 2 — сочетание контактов (8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), «5» указывает на конкретное исполнение по ТУ или стандарту.

Эта розетка имеет металлический корпус из алюминиевого сплава с антикоррозийным покрытием и контакты с серебряным или никелевым напылением для обеспечения низкого сопротивления (не более 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм).

Соединитель рассчитан на максимальную токовую нагрузку до 20 А на контакт Ø1,5 мм и 35 А на Ø2,5 мм, общую нагрузку до 230 А, рабочее напряжение до 850 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +100°C (или до +120°C в никелевом исполнении).

• Количество сочленений-расчленений: 500 циклов.

• Наработка: минимум 1000 часов.

• Вибрация: синусоидальная 1–5000 Гц с ускорением до 300 м/с² (30 g).

• Удары: до 5000 м/с² (500 g) одиночные, 350 м/с² (35 g) многократные.

Соединитель негерметичный, климатического исполнения УХЛ, устойчив к пониженному давлению (1,3×10⁻⁴ Па) и предназначен для работы во влажной, пыльной среде с вибрациями.

ШР40П14НШ2 «5» используется в военной, авиационной технике, промышленных системах, включая HVAC и промышленные компрессоры, для передачи постоянного, переменного или импульсного тока.

Соответствует ГОСТ 19693 или ТУ (например, ГЕ0.364.108 ТУ), взаимосочетается с вилками типа ШР40ПК14НШ2.
