Назначение изделия

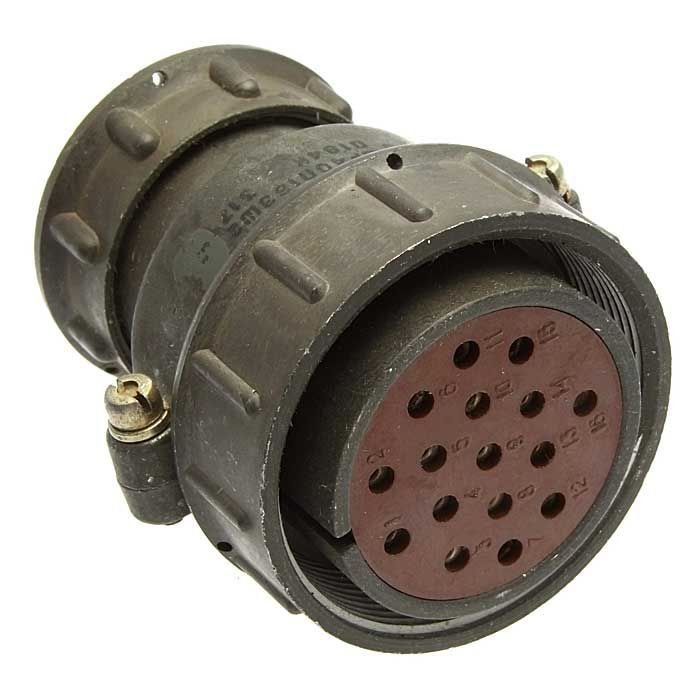

ШР40П14НШ2 — кабельная цилиндрическая розетка (гнездовой разъём) отечественной серии ШР. Изделие предназначено для разъёмного соединения электрических цепей постоянного, переменного и импульсного тока в условиях воздействия внешних факторов: вибрации, пыли, повышенной влажности и других неблагоприятных воздействий. Розетка применяется там, где требуется надёжная коммутация силовых и сигнальных цепей с возможностью многократного сочленения и расчленения.

Артикул изделия — 41308. Категория — ШР40. Приёмка — «5», год выпуска — 89.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя.
• 40 — условный диаметр корпуса.
• П — прямой патрубок, то есть кабельный вариант с прямым выводом.
• 14 — количество контактных выводов.
• Н — патрубок рассчитан на неэкранированный кабель.
• Ш — розетка, гнездовая часть соединителя.
• 2 — типоразмерный вариант контактов, сочетание диаметров 1,5 мм и 2,5 мм.

Контакты и электрические параметры

Общее количество контактов — 14 штук: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Покрытие контактов, как правило, серебряное, что обеспечивает низкое переходное сопротивление и устойчивость к окислению; в отдельных модификациях применяется никелевое покрытие.

Максимальная допустимая токовая нагрузка на отдельный контакт составляет до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Суммарная нагрузка по всем цепям — порядка 230 А. Напряжение цепи — до 850 В амплитудного значения. Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

Климатические и механические условия эксплуатации

Рабочий диапазон температур — примерно от минус 60 °C до плюс 60 °C. В ряде модификаций с никелевым покрытием верхний предел расширяется до плюс 120 °C. Соединитель рассчитан на работу в условиях вибрации с ускорением до десятков g, а также на многократные удары и вибрацию в широком диапазоне частот.

Конструкция предусматривает резьбовое сопряжение с вилкой и одношпилечную поляризацию корпуса, что исключает неправильную коммутацию.

Область применения

ШР40П14НШ2 используется в электрических и электронных устройствах, где необходимо разъёмное соединение силовых и сигнальных цепей. Основные сферы применения:

1. Радиоэлектронная аппаратура.
2. Промышленное оборудование.
3. Военная и специальная техника.

Изделие востребовано в тех случаях, когда к соединителю предъявляются повышенные требования по стойкости к вибрации, ударам и климатическим воздействиям, а также по надёжности электрического контакта при передаче значительных токов.
