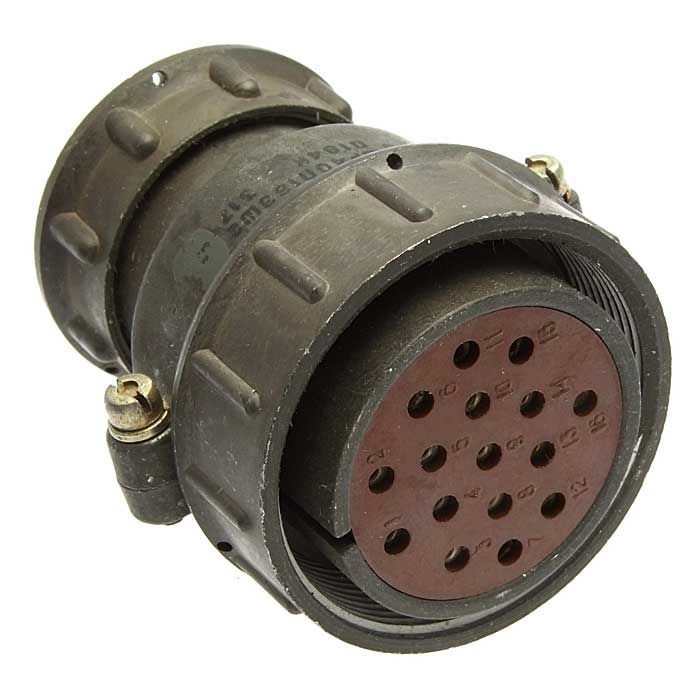

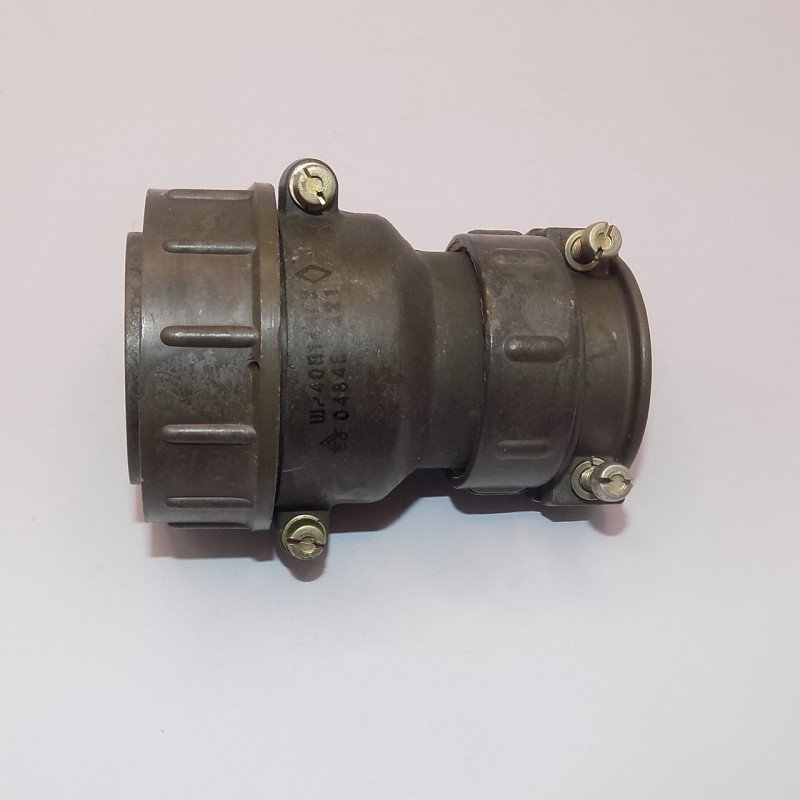

ШР40П14НШ2: кабельная розетка для надёжного соединения электрических цепей

ШР40П14НШ2 — низкочастотный цилиндрический соединитель серии ШР, применяемый для разъёмного подключения проводов и кабелей в электро- и радиоаппаратуре. Кабельная розетка рассчитана на работу в цепях постоянного и переменного тока, отличается резьбовым сочленением и устойчивостью к механическим воздействиям в пределах предусмотренного климатического исполнения.

Назначение ШР40П14НШ2

Разъём ШР40П14НШ2 используют там, где требуется многоконтактное, ремонтопригодное и надёжное соединение электрических цепей. Изделие подходит для соединения кабельных линий, отдельных узлов, блоков и приборов в составе промышленной, измерительной, радиотехнической и специальной аппаратуры.

Основная область применения — внутренний монтаж оборудования в климатическом исполнении УХЛ. При соответствующей внешней защите соединитель может использоваться и в условиях, где необходимо снизить воздействие пыли и влаги на кабельное подключение.

Расшифровка маркировки

Обозначение ШР40П14НШ2 содержит базовую информацию о конструкции соединителя:

В исполнении ШР40П14НШ2 используется 14 контактов: восемь диаметром 1,5 мм и шесть диаметром 2,5 мм. Такое сочетание позволяет подключать цепи с различными требованиями к токовой нагрузке.

Технические особенности

ШР40П14НШ2 относится к негерметичным соединителям с объёмным монтажом методом пайки. Сочленение с ответной частью выполняется по резьбе, а одношпоночная поляризация корпуса помогает обеспечить правильную ориентацию при подключении.

К ключевым параметрам относятся:

• До 14 гнездовых контактов комбинированного диаметра 1,5 и 2,5 мм

• Рабочее напряжение до 850 В

• Возможность работы в цепях частотой до 3 МГц

• Серебряное покрытие контактных поверхностей

• Сопротивление контактов не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм

• Сопротивление изоляции не менее 5000 МОм при нормальных климатических условиях

• Допустимое число сочленений и расчленений — до 500

• Минимальная наработка — от 1000 часов

• Рабочий температурный диапазон от −60 до +60 °C.

Допустимая токовая нагрузка зависит от диаметра конкретного контакта. В типовых данных для этого исполнения приводятся значения до 20 А на контакт диаметром 1,5 мм и до 35 А на контакт диаметром 2,5 мм; общая нагрузка на соединитель может достигать 230 А при соблюдении условий эксплуатации и схемы подключения.

Преимущества применения

Кабельная розетка ШР40П14НШ2 востребована в оборудовании, для которого важны механическая прочность и стабильность электрического контакта. Металлический корпус защищает конструкцию от механических повреждений, а серебряное покрытие контактов способствует снижению переходного сопротивления.

Преимущества соединителя:

• Удобное разъёмное подключение многожильных кабелей

• Резьбовая фиксация, устойчивая к вибрации

• Поляризация, уменьшающая риск ошибочного сочленения

• Контакты разных диаметров для распределения цепей по нагрузке

• Пайка как надёжный способ электрического и механического закрепления проводников

• Пригодность для эксплуатации при низких и повышенных температурах

• Применение в аппаратуре с вибрационными и ударными нагрузками.

Монтаж и эксплуатация

Перед монтажом ШР40П14НШ2 необходимо сверить распайку с электрической схемой оборудования и учитывать назначение контактов разного диаметра. Проводники подключают пайкой к хвостовикам контактов; допустимое сечение провода зависит от диаметра контакта. Для контактов 1,5 мм указывается сечение до 1,93 мм², для контактов 2,5 мм — до 3 мм².

При эксплуатации важно не допускать перекосов при резьбовом сочленении, загрязнения контактных поверхностей и превышения установленных токовых нагрузок. Если оборудование работает в запылённой или влажной среде, разъём необходимо дополнительно защищать конструктивными средствами самого изделия или корпуса оборудования, поскольку типовое исполнение ШР относится к негерметичным соединителям.

ШР40П14НШ2 — практичное решение для создания многоконтактного кабельного соединения в промышленной и радиоэлектронной технике, где важны прочность, удобство обслуживания и стабильные электрические параметры.
