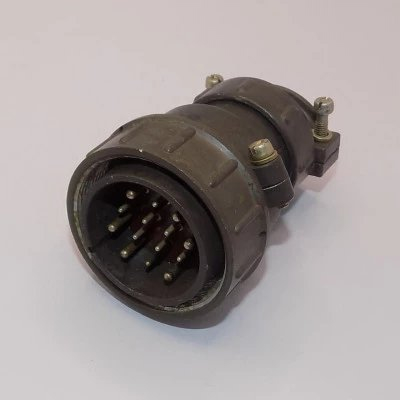

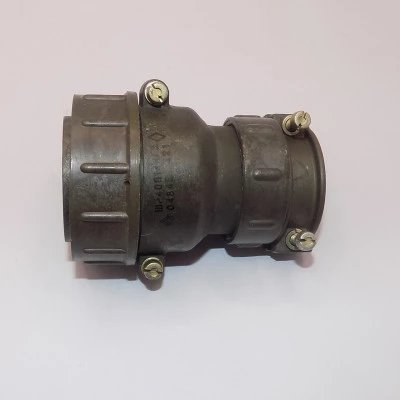

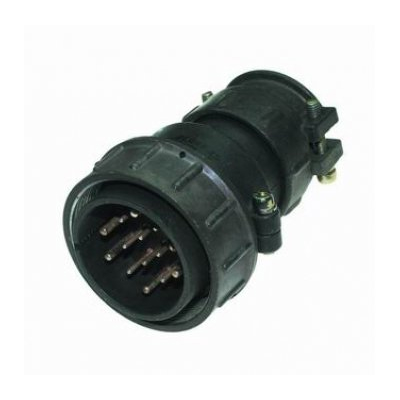

ШР40П14НГ2Н — это герметичный цилиндрический кабельный разъём серии ШР, предназначенный для подключения многожильных кабелей в цепях постоянного и переменного тока до 3 МГц с рабочим напряжением до 850 В.

Расшифровка обозначения

• «ШР» — серия цилиндрических разъёмов (общепромышленное применение).​

• «40» — условный размер корпуса (диаметр корпуса 40‑й серии).

• «П» — кабельное исполнение («вилка» с патрубком под кабель).

• «14» — количество электрических контактов.

• «Н» — модификация с повышенной герметичностью.

• «Г2» — прямая гайка/патрубок для неэкранированного кабеля (тип 2).

• Последняя «Н» обычно указывает на исполнение или уточнённую герметизацию/климатическую версию по конкретным ТУ (уточняется в документации на изделие).

Основные электрические параметры

• Максимальное рабочее напряжение: до 850 В постоянного тока.

• Номинальный рабочий ток на контакт — до 25 А (для контактов соответствующего диаметра в данной серии).

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Сопротивление контактов: от 0,15 до 2,5 мОм в зависимости от диаметра контакта (1,5–9 мм).​

• Материал контактов: серебро или никель (покрытие для обеспечения проводимости и коррозионной стойкости).

Механическая и климатическая стойкость

• Диапазон рабочих температур окружающей среды: от −60 до +60 °C.

• Смена температур (с учётом нагрева контактов): от −60 до +110 °C.

• Атмосферное пониженное давление: до примерно 1, 3 ⋅ 10 − 4 1,3 \\cdot 10^{-4} 1, 3 ⋅ 1 0 − 4 Па (около 10 − 6 10^{-6} 1 0 − 6 мм рт. ст.), что позволяет использовать разъём при разрежении.

• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с² (около 30 g).

• Механический удар одиночного действия: до 5000 м/с² (около 500 g).

• Механический удар многократного действия: до 350 м/с² (около 35 g).

• Линейное ускорение: до 2000 м/с² (около 200 g).

Надёжность и ресурс

• Минимальная наработка: от 1000 до 5000 часов (для современных исполнений ТУ 6313‑022 указывается 5000 ч).
