ШР40П14НГ2 ВИЛКИ

ШР40П14НГ2 представляет собой кабельную вилку низкочастотного цилиндрического соединителя общего назначения. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре, а также в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Условный размер корпуса — 40, количество контактов — 14 (обычно 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм). Максимальный рабочий ток — не более 25 А, сопротивление контактов — от 0,15 до 2,5 мОм в зависимости от диаметра, сопротивление изоляции — не менее 5000 МОм. Габаритные размеры — 80,7×61,1×52,5 мм. zapadpribor

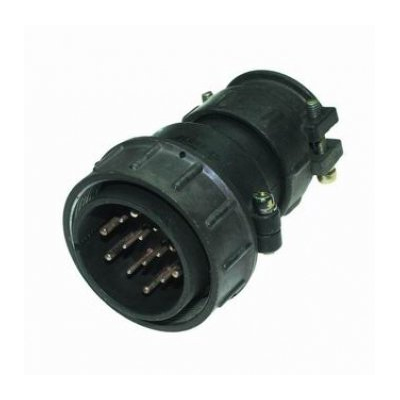

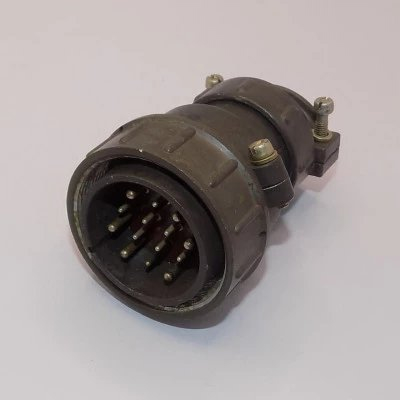

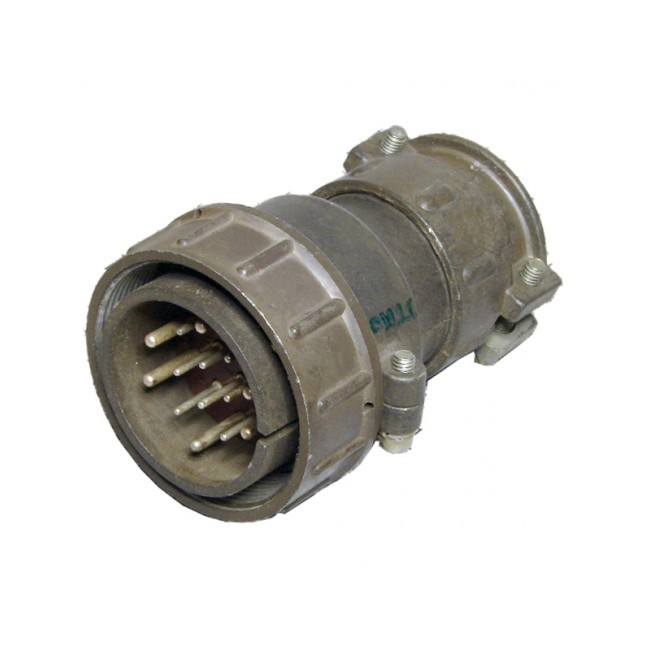

На изображении показана круглая вилка с 14 маркированными контактами и центральным гнездом, типичная для серии ШР.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C). Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные) и линейное ускорение до 2000 м/с². Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Надежность

Минимальная наработка — 5000 часов (в некоторых источниках 1000 часов), число сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет. Конструкция с прямым патрубком для неэкранированного кабеля, материал контактов — серебро или никель.
