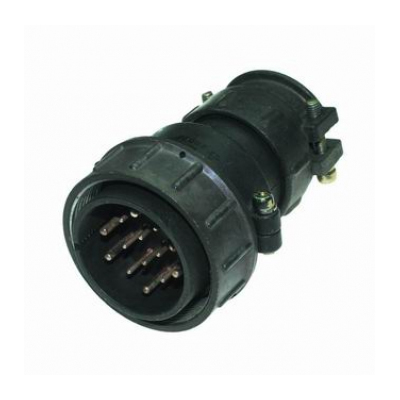

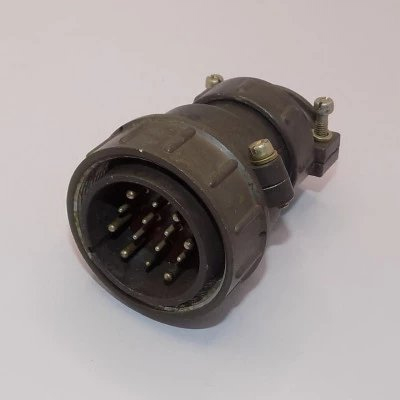

ШР40П14НГ2 — это кабельная вилка цилиндрического разъёма серии ШР, предназначенная для надёжного соединения электрических цепей в различных условиях эксплуатации. Она используется во внутреннем и наружном применении (при защите от пыли и влаги), в климатическом исполнении УХЛ.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В для постоянного и переменного тока (частотой до 3000 кГц). Имеет 14 контактов: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм; сопротивление контактов — не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм).

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Рабочая температура воздуха — от -60°C до +60°C, с учётом перегрева контактов — до +110°C. Выдерживает пониженное давление до 0,13 мПа (10⁻⁶ мм рт. ст.).

Механическая стойкость

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удар одиночный: до 5000 м/с² (500 g).

• Удар многократный: до 350 м/с² (35 g).

• Линейное ускорение: до 2000 м/с² (200 g).

Габариты вилки — 80,7 × 61,1 × 52,5 мм. Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет.
