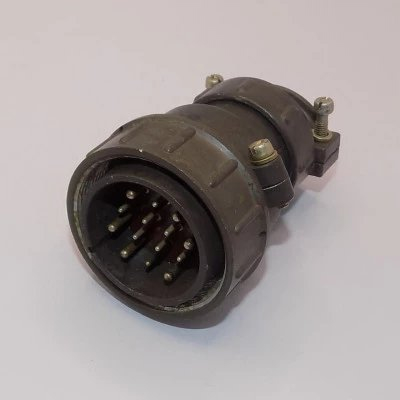

Вилка ШР40П14ЭШ2 — это круглый низкочастотный цилиндрический соединитель резьбового сочленения из серии ШР , предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

• ШР — тип соединителя (серия ШР).

• 40 — условный диаметр корпуса 40 мм.

• П — конструктивное исполнение приборной части без патрубка.

• 14 — количество контактов в вилке: 14 штырьковых контактов.

• Э — вилка может использоваться с экранированным кабелем (тип гайки под экранированный кабель).

• Ш — часть соединителя — вилка (штекер).

• 2 — вариант сочетания (схема разводки) контактов.

Соединитель предназначен для внутреннего и наружного применения (при дополнительной защите от пыли и воды) в радиоэлектронной и радиотехнической аппаратуре, в том числе в жёстких климатических условиях исполнения УХЛ.
Он рассчитан на использование в электрических цепях постоянного и переменного тока с напряжением до 850 В (амплитудное значение) и частотой до 3 МГц.

• Ток на контактах (типичные значения):

  • диаметр 1,5 мм — до 10 А,

  • диаметр 2,5 мм — до 25 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Сопротивление контактов — не более 2,5 мОм (для контактов ∅1,5 мм) и до 1,0 мОм (∅2,5 мм).

• Диапазон рабочих температур окружающей среды : от −60 до +60 °C; при смене температур с учётом перегрева контактов — от −60 до +110 °C.

• Устойчивость к вибрации : синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с².

• Устойчивость к ударам :

  • одиночные удары до 5000 м/с²,

  • многократные удары до 350 м/с².

• Линейное ускорение при нагрузке до 2000 м/с².
