ШР40П14ЭШ2 РОЗЕТКИ 2005г «5»

Цена:

1800 ₽

В наличии: 27 шт.

кабельная

Технические характеристики

ШР40П14ЭШ2 розетка

ШР40П14ЭШ2 — это кабельная розетка цилиндрического низкочастотного соединителя общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение ШР40П14ЭШ2 расшифровывается следующим образом: ШР — тип соединителя, 40 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 14 — количество контактов, Э — гайка патрубка для экранированного кабеля, Ш — розетка (гнездовый тип), 2 — сочетание контактов (8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).

Технические характеристики

ШР40П16ЭШ2 cable socket

Розетка рассчитана на рабочий ток 10 А для контактов Ø1,5 мм и 25 А для Ø2,5 мм, с максимальным напряжением постоянного тока до 850 В. Сопротивление контактов не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм, а количество сочленений-расчленений достигает 500. Контакты покрыты серебром, соединитель негерметичный, климатического исполнения УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

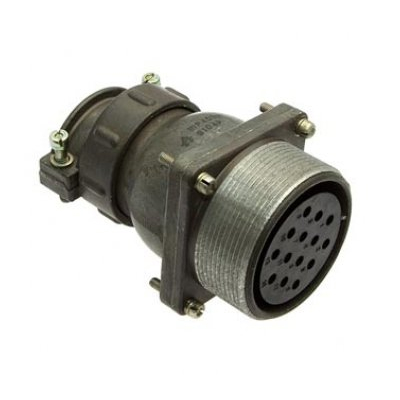

На изображении показана типичная кабельная розетка серии ШР с видимыми контактами и патрубком, что иллюстрирует её конструкцию для экранированных кабелей.

Применение

Соединитель используется для соединения электрических цепей постоянного и переменного тока (до 3 МГц) в электро- и радиоаппаратуре, включая монтаж с экранированными кабелями. Выдерживает вибрацию (1-5000 Гц, до 300 м/с²), ускорения до 5000 м/с² (одиночное) и линейную нагрузку 2000 м/с².

Описание

Назначение соединителя ШР40П14ЭШ2

ШР40П14ЭШ2 — кабельная розетка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре и обеспечивает электрическое соединение цепей постоянного и переменного тока с рабочими частотами до 3 МГц.

Розетка относится к гнездовому типу и монтируется на кабельной стороне, то есть применяется там, где требуется подключение ответной части через гибкий или экранированный кабель. Конструкция предусматривает прямой патрубок с гайкой для крепления экранированного кабеля, что позволяет сохранять целостность экрана и снижать уровень помех при передаче сигнала.

Расшифровка обозначения

Маркировка ШР40П14ЭШ2 несёт полную информацию о конструкции и составе контактов изделия:

ШР — тип цилиндрического низкочастотного соединителя;
40 — условный размер корпуса;
П — конструктивное исполнение с прямым патрубком;
14 — общее количество контактов;
Э — гайка патрубка, предназначенная для экранированного кабеля;
Ш — розетка гнездового типа;
2 — сочетание контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм.

Таким образом, обозначение позволяет однозначно определить как присоединительные размеры корпуса, так и электрические возможности контактной группы без обращения к дополнительной документации.

Технические характеристики

Электрические и эксплуатационные параметры розетки рассчитаны на работу в составе ответственных электро- и радиотехнических изделий:

рабочий ток для контактов диаметром 1,5 мм — 10 А;
рабочий ток для контактов диаметром 2,5 мм — 25 А;
максимальное напряжение постоянного тока — до 850 В;
сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
сопротивление изоляции — не менее 5000 МОм;
количество сочленений-расчленений — до 500 циклов.

Контактная группа имеет серебряное покрытие, что обеспечивает стабильное переходное сопротивление при многократных коммутациях. Соединитель выполнен негерметичным в климатическом исполнении УХЛ и допускает внутреннее и наружное применение при условии защиты от пыли и влаги.

Механическая стойкость

Изделие сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Допускается воздействие одиночных ускорений до 5000 метров на секунду в квадрате и линейных нагрузок до 2000 метров на секунду в квадрате.

Применение

Розетка ШР40П14ЭШ2 применяется для соединения электрических цепей постоянного и переменного тока в электро- и радиоаппаратуре, в том числе при монтаже с использованием экранированных кабелей. Благодаря комбинированной контактной группе изделие подходит для одновременной коммутации силовых и сигнальных цепей в пределах одного разъёма, что упрощает компоновку блоков и шкафов.

Типичные области использования — бортовые и наземные радиотехнические комплексы, измерительные приборы, блоки питания и устройства, где требуются надёжное разъёмное соединение и защита сигнальных цепей от внешних наводок.

Приёмочные данные и исполнение

Розетка относится к категории приёмки «5», что указывает на приёмку изделия в составе аппаратуры соответствующего назначения. Год выпуска — 2005. Производитель в данных о товаре не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся. Поставка осуществляется в единичном исполнении, комплектация определяется условиями заказа.
