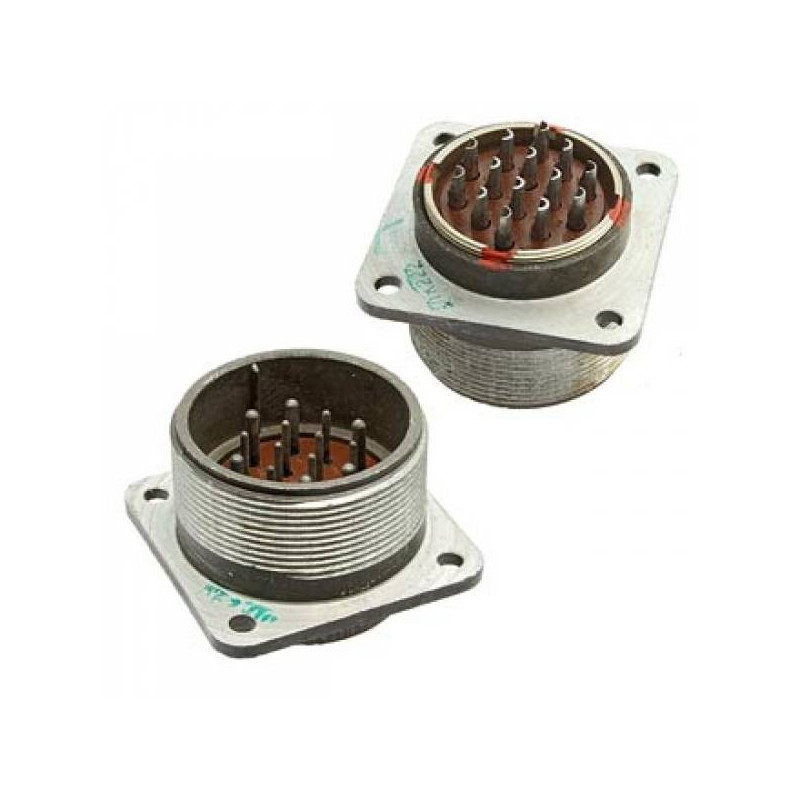

ШР40П14ЭШ2 Элекон «ОТК»

Цена:

1550 ₽

Производитель: Элекон

Технические характеристики

ШР40П14ЭШ2 от Элекон «ОТК» — это кабельная розетка из серии круглых соединителей ШР40, предназначенная для надежного электрического соединения в жёстких условиях эксплуатации. Она используется в промышленной, авиационной и радиоэлектронной технике для работы с экранированными кабелями в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

ШР — тип соединителя (розетка).
40 — условный размер корпуса.
П — прямое конструктивное исполнение с прямым патрубком.
14 — количество контактов (8 шт. Ø1,5 мм + 6 шт. Ø2,5 мм).
Э — гайка патрубка для экранированного кабеля.
Ш — с уплотнением для герметизации.
2 — комбинация контактов.

Параметр	Значение
Максимальный ток на контакт	20 А (Ø1,5 мм), 35 А (Ø2,5 мм)
Общая токовая нагрузка	До 230 А
Сопротивление контакта	≤2,5 мОм (Ø1,5 мм), ≤1 мОм (Ø2,5 мм)
Напряжение	До 850 В (амплитудное)
Сопротивление изоляции	≥5000 МОм
Климатическое исполнение	УХЛ, от -60°C до +60°C
Степень защиты	IP67 (при соединении)
Количество соединений	500 циклов
Вибрация	1–5000 Гц, до 300 м/с²
Удар	До 5000 м/с² (одиночный)

Соединитель nongermetičnogo типа с байонетным механизмом, контакты из серебра или никеля, предназначен для внутреннего и наружного применения (с защитой от пыли/воды).
