ШР40П14ЭГ2Н «5»
Технические характеристики
ШР40П14ЭГ2Н

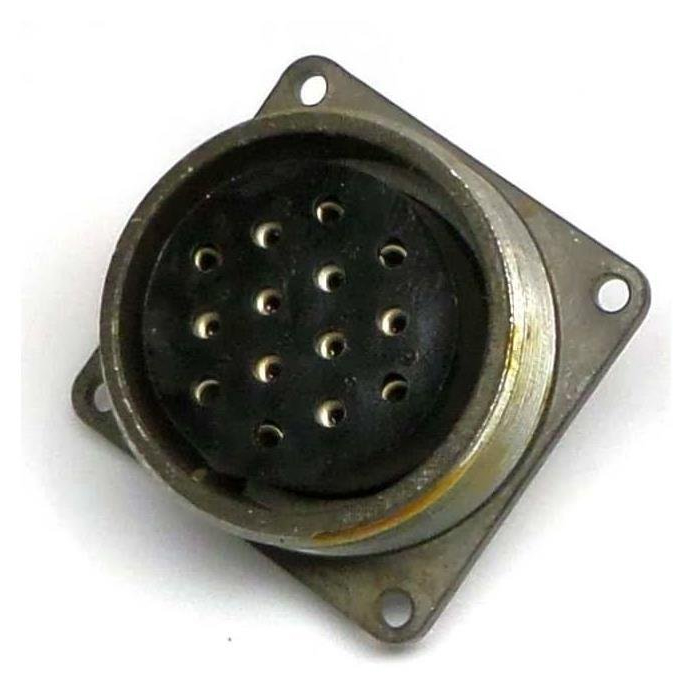

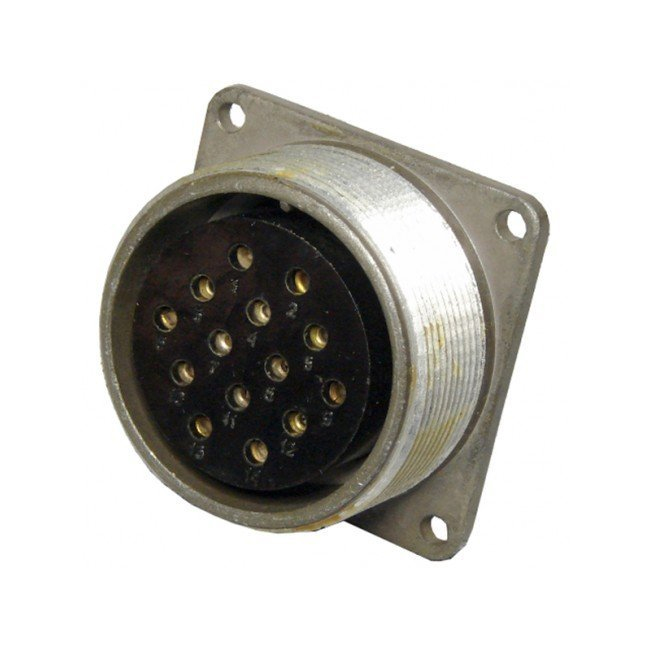

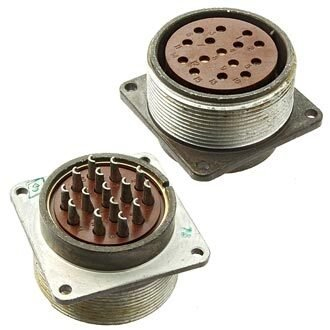

ШР40П14ЭГ2Н — это низкочастотный цилиндрический соединитель розеточного типа, предназначенный для приборного монтажа без патрубка.
Назначение
Он используется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется в электро-, радио- и контрольно-измерительных приборах, выдерживает вибрации, удары и экстремальные температуры.
Расшифровка обозначения
ШР — тип соединителя цилиндрического низкочастотного.
40 — условный размер корпуса.
П — приборное исполнение без патрубка.
14 — количество контактов.
ЭГ — гайка патрубка для экранированного кабеля, нормальные габариты.
2 — сочетание контактов.
Н — вариант для неэкранированного кабеля.
Технические характеристики
Соединитель надежен в harsh условиях: сопротивление изоляции не менее 5000 МОм, наработка минимум 1000 часов, до 500 сочленений-расчленений.
| Параметр | Значение |
|---|---|
| Рабочая температура | от -60 до +60°C (с перегревом контактов до +110°C) +1 |
| Синусоидальная вибрация | 1–5000 Гц, 300 м/с² (30 g) +1 |
| Механический удар (одиночный) | 5000 м/с² (500 g) +1 |
| Механический удар (многократный) | 350 м/с² (35 g) +1 |
| Пониженное давление | 1,3·10⁻⁴ Па +1 |
| Материал корпуса | Металл |
| Материал контактов | Серебро/никель +1 |
Климатическое исполнение УХЛ подходит для внутреннего и наружного использования при защите от пыли и влаги.
