Назначение изделия

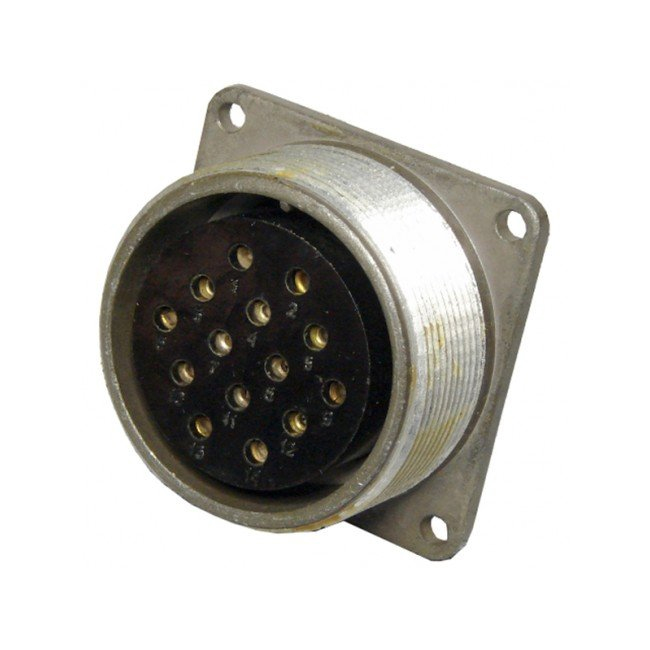

ШР40П14ЭГ2 — блочная розетка цилиндрического типа, входящая в серию соединителей ШР40. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется там, где требуется надёжная коммутация в составе блочных и приборных разъёмных соединений, в том числе при эксплуатации в жёстких климатических и механических условиях.

Приёмка «5» означает, что изделие изготовлено и принято по нормативно-технической документации НУР с приёмкой пятой категории, что подтверждает его пригодность для ответственных областей применения.

Расшифровка условного обозначения

Маркировка ШР40П14ЭГ2 построена по стандартной схеме обозначения цилиндрических соединителей:

• ШР — тип соединителя, цилиндрический разъём;
• 40 — условный размер корпуса;
• П — вилка (штырь);
• 14 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вид гайки патрубка;
• 2 — определяет особенности конструкции;
• роз — розетка;
• бл — блочная;
• 5 — номер исполнения.

Обозначение НУР указывает на нормативно-техническую документацию, по которой выпускается изделие.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к данному типу блочных розеток и определяют их электрические, механические и климатические возможности.

Электрические параметры

• Рабочее напряжение: до 850 В переменного тока (амплитудное значение) и до 200 В постоянного тока.
• Рабочий ток: зависит от диаметра контактов, обычно от 1 до 5 А для контактов данного типа.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: не менее 2000 В (амплитудное значение).

Механические и климатические параметры

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Минимальное количество циклов сочленения-расчленения: 500.
• Устойчивость к вибрациям: в диапазоне частот до 5000 Гц с ускорением до 150 м/с².
• Устойчивость к ударным нагрузкам: до 1500 м/с² при многократных ударах и до 5000 м/с² при одиночных ударах.
• Относительная влажность: до 98 % при температуре до плюс 35 °C.
• Пониженное атмосферное давление: до 67 Па (5 мм ртутного столба).

Материалы

Корпус изделия выполнен из алюминиевого сплава, контакты — из латуни или бронзы с покрытием (часто золото или серебро). Такое сочетание обеспечивает стойкость к коррозии и стабильность переходного сопротивления контактов.

Области применения

Благодаря сочетанию высоких электрических и прочностных характеристик розетка ШР40П14ЭГ2 востребована в следующих направлениях:

1. Радиоэлектронная аппаратура и системы связи.
2. Промышленная автоматика и контрольно-измерительное оборудование.
3. Авиационная, космическая и военная техника.
4. Железнодорожный и морской транспорт.
5. Различное оборудование, требующее надёжного электрического соединения в жёстких климатических и механических условиях (вибрации, удары, перепады температур, влажность).

Особенности эксплуатации

Розетка рассчитана на работу в составе разъёмных соединений с экранированным кабелем, что важно для защиты цепей от помех в аппаратуре связи и измерительных системах. Блочное исполнение позволяет встраивать изделие непосредственно в приборные панели и блоки, а устойчивость к ударным и вибрационным нагрузкам делает его пригодным для подвижных объектов.

При монтаже следует учитывать назначение изделия — розетка является ответной частью соединителя, поэтому для сочленения требуется совместимая вилка соответствующего типа с тем же размером корпуса и числом контактов. Конкретные сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют.
