Назначение

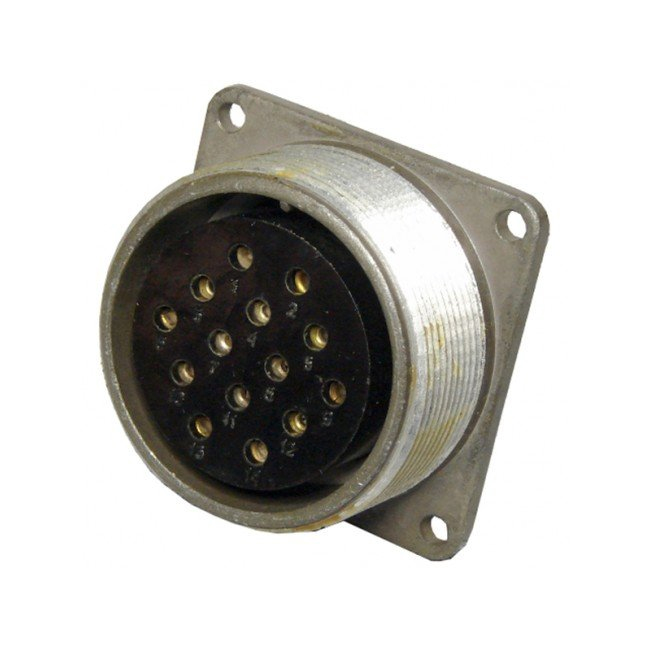

ШР40П14ЭГ2 — приборная цилиндрическая розетка (гнездовая часть) из отечественной серии ШР, предназначенная для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как ответная часть соединителя и обеспечивает коммутацию цепей постоянного и переменного тока с частотой до 3 МГц. Каталожное краткое описание — блочная.

Приемка «1» подтверждает, что изделие прошло приёмо-сдаточные испытания и допущено к применению в ответственной аппаратуре. Год выпуска — 1991, что соответствует периоду серийного производства разъёмов данной серии на отечественных предприятиях.

Условное обозначение

Маркировка ШР40П14ЭГ2 расшифровывается следующим образом:

• ШР — тип соединителя (штырь-розетка, круглый герметичный разъём);
• 40 — условный размер корпуса;
• П — без патрубка, то есть прямой приборный вариант исполнения;
• 14 — количество контактов-гнёзд;
• Э — предназначен для использования с экранированным кабелем;
• Г — часть соединителя «розетка»;
• 2 — тип сочетания контактных элементов.

Артикул изделия — 41309, категория — ШР40. Производитель в данных о товаре не указан.

Подтверждённые особенности и характеристики

Розетка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение постоянного тока достигает 850 В. Рабочий ток контактов может составлять порядка 10 А и 25 А в зависимости от условий применения и нагрузки.

Конструктивно корпус розетки изготавливается из алюминиевого сплава с гальваническим покрытием, что обеспечивает коррозионную стойкость и надёжный экран. Хвостовики контактов позволяют подключать провода сечением порядка 1,93–3 мм². Крепление осуществляется через фланец и резьбовое сочленение на корпусе прибора, что характерно для приборного (блочного) варианта исполнения.

К эксплуатационным показателям относятся:

• срок сохраняемости изделия — не менее 15 лет;
• количество допустимых сочленений-расчленений — до 500 циклов;
• минимальная наработка при штатной эксплуатации — не менее 1000 часов.

Применение и условия эксплуатации

Разъём используется в радио- и радиотехническом оборудовании, в том числе в условиях повышенной вибрации, влажности и пыли, при условии внешней защиты от воды и механических воздействий. Экранированное исполнение позволяет применять его в цепях, где требуется защита от внешних электромагнитных помех.

Благодаря фланцевому креплению и резьбовому сочленению розетка устанавливается непосредственно на корпус прибора, обеспечивая механическую прочность соединения и стабильный электрический контакт при воздействии вибрационных нагрузок. Изделие пригодно для монтажа как в стационарной, так и в бортовой аппаратуре при соблюдении требований к внешней защите.
