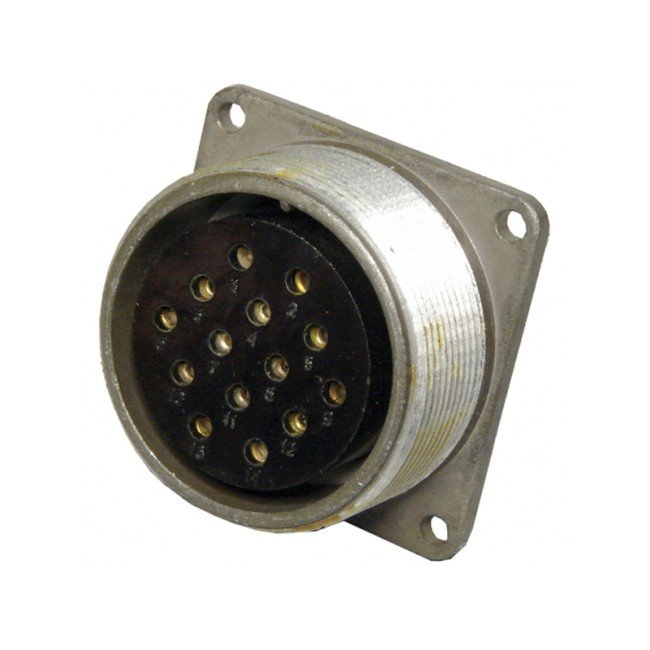

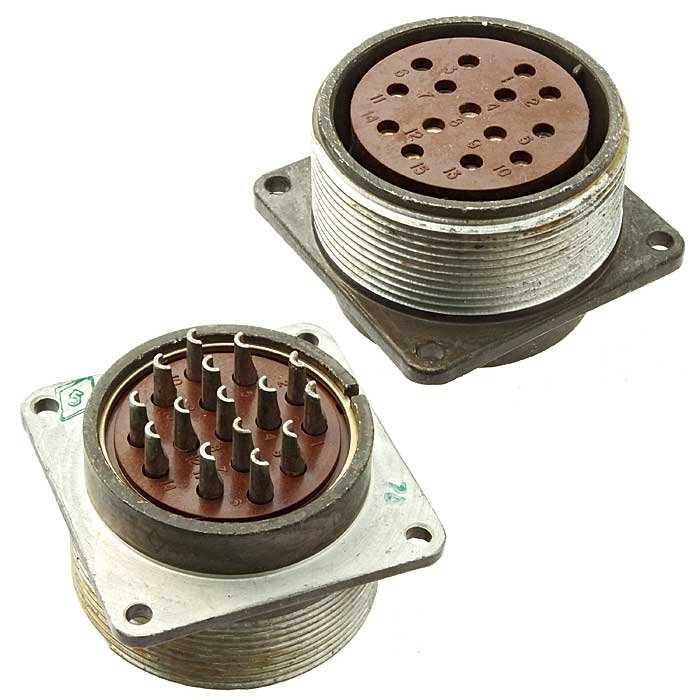

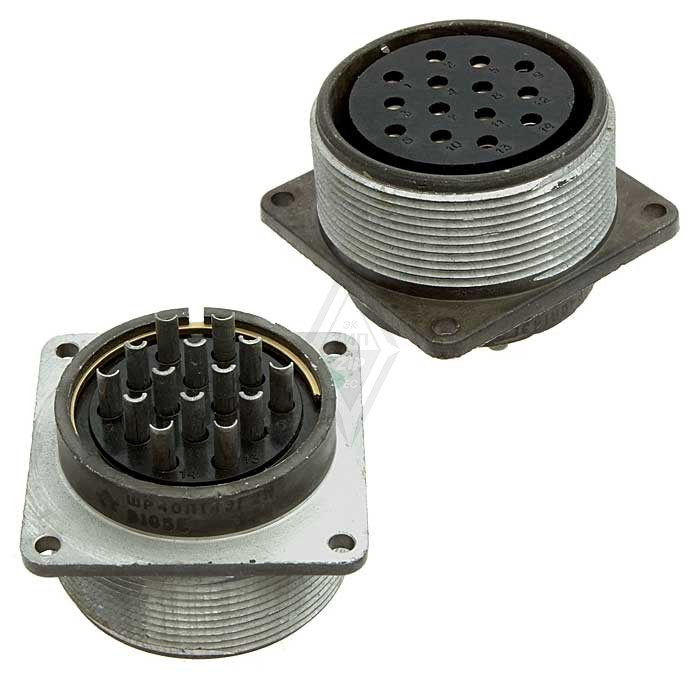

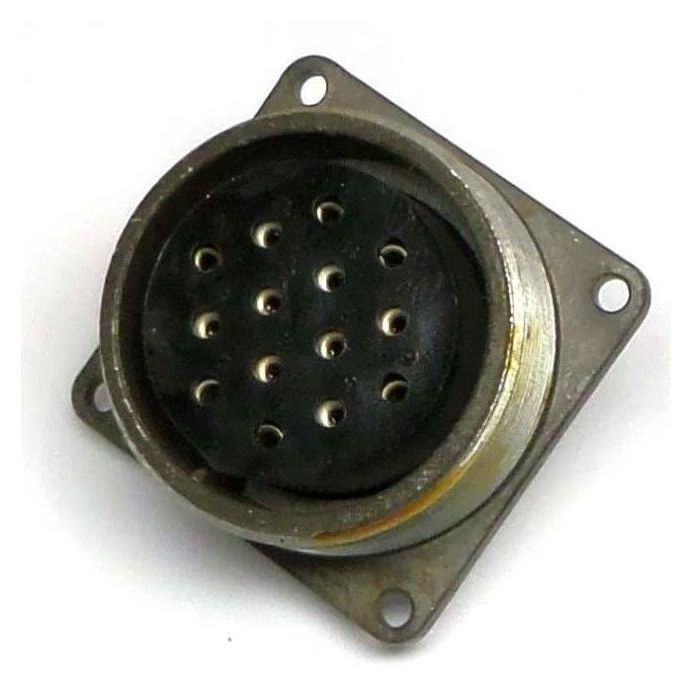

ШР40П14ЭГ2: надёжный цилиндрический разъём для многоконтактных электрических цепей

ШР40П14ЭГ2 — кабельная вилка серии ШР с 14 контактами, прямым патрубком и конструкцией для подключения экранированного кабеля. Соединитель применяется для создания разъёмных электрических соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и надёжный контакт.

Разъёмы данного типа используют в промышленной автоматике, измерительной аппаратуре, системах управления, электротехническом оборудовании, средствах связи и других устройствах с объёмным монтажом проводников. Конструкция рассчитана на резьбовое сочленение с ответной частью, что помогает предотвратить случайное разъединение при вибрациях и механических нагрузках.

Конструкция ШР40П14ЭГ2

Маркировка ШР40П14ЭГ2 указывает на принадлежность изделия к семейству цилиндрических низкочастотных соединителей ШР. Исполнение представляет собой кабельную вилку с прямым патрубком для ввода экранированного кабеля. Экранирующий элемент особенно важен в системах, чувствительных к электромагнитным помехам: он способствует сохранению стабильности сигналов и уменьшению влияния внешних наводок.

Корпус имеет одношпоночную поляризацию. Это исключает неправильную ориентацию вилки относительно ответной розетки при соединении. Резьбовой способ фиксации обеспечивает плотное и устойчивое механическое сочленение, а объёмный монтаж пайкой позволяет надёжно закрепить жилы кабеля на контактах.

Основные технические параметры

Для исполнения ШР40П14ЭГ2 применяется контактная группа на 14 позиций:

Контактная система может иметь серебряное или никелевое покрытие. Малое переходное сопротивление снижает потери на контактах, уменьшает локальный нагрев и поддерживает устойчивую передачу питания либо сигналов.

Где применяется разъём ШР40П14ЭГ2

ШР40П14ЭГ2 подходит для оборудования, в котором требуется одновременно передавать несколько цепей питания, управления или измерения через единый разъём. Различные диаметры контактов позволяют распределять цепи по назначению: контакты большего сечения могут использоваться для более нагруженных линий, а меньшие — для управляющих, сигнальных и измерительных цепей.

Типичные сферы применения:

• промышленное электрооборудование и шкафы управления;

• приборостроение и контрольно-измерительные комплексы;

• автоматика, телеметрия и системы диспетчеризации;

• испытательные стенды;

• радиотехнические и низкочастотные устройства;

• транспортное, энергетическое и специальное оборудование;

• кабельные сборки, требующие экранирования и разъёмного подключения.

Соединители серии ШР предназначены для работы в цепях постоянного и переменного тока с частотой до 3 МГц, поэтому ШР40П14ЭГ2 применяется не только в силовых, но и в комбинированных многоконтактных соединениях.

Преимущества исполнения ЭГ2

Ключевая особенность ШР40П14ЭГ2 — возможность работы с экранированным кабелем. Это актуально при прокладке линий рядом с силовыми цепями, электродвигателями, преобразователями частоты, реле, контакторами и другими источниками электромагнитных помех.

К основным преимуществам относятся:

• 14 контактов в одном компактном цилиндрическом корпусе;

• возможность распределения силовых и сигнальных цепей;

• резьбовая фиксация соединения;

• поляризация, снижающая риск неправильного подключения;

• объёмный монтаж пайкой;

• применение экранированного кабеля;

• высокая изоляционная стойкость;

• устойчивость к вибрационным и ударным нагрузкам;

• пригодность для эксплуатации в условиях УХЛ.

По данным технических описаний соединителей ШР, конструкция рассчитана на работу при вибрации в диапазоне 1–5000 Гц и при значительных механических воздействиях, что делает такие разъёмы востребованными в оборудовании с повышенными требованиями к надёжности соединения.

Что учитывать при подключении

При монтаже ШР40П14ЭГ2 важно сверить распайку с документацией конкретного оборудования и ответной части. Номер контакта, назначение цепи, сечение проводника и допустимый ток должны соответствовать электрической схеме изделия.

Перед сборкой рекомендуется проверить:

• совместимость вилки с ответной розеткой по серии, типоразмеру и схеме расположения контактов;

• соответствие кабеля исполнению с экраном;

• отсутствие повреждений изолятора, контактов и резьбовых элементов;

• качество пайки и отсутствие перемычек между контактами;

• надёжность закрепления кабеля в патрубке;

• сохранение экранирующей непрерывности в кабельной сборке;

• правильность затяжки резьбового соединения после стыковки.

ШР40П14ЭГ2 — практичное решение для формирования прочного и ремонтопригодного 14-контактного соединения в технических системах, где требуется сочетание электрической надёжности, защиты от помех и устойчивости к механическим нагрузкам.
