Назначение и область применения

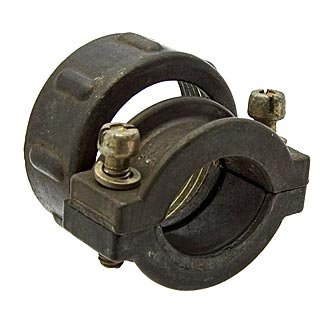

Соединитель ШР40..Э ГАЙКА относится к серии цилиндрических низкочастотных разъёмов типа ШР и предназначен для соединения экранированных кабелей. Буква «Э» в маркировке указывает на исполнение, рассчитанное на работу именно с экранированным кабелем. Данный компонент применяется в промышленной электронике, системах связи и технических устройствах, где требуется надёжное разъёмное соединение кабельных линий с защитой от внешних электромагнитных помех.

Разъём используется при построении кабельных трасс, подключении оборудования и организации линий передачи низкочастотных сигналов. Артикул изделия — 10473, категория — ШР40. Товар поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям при контроле качества.

Конструктивные особенности

ШР40..Э ГАЙКА — это штепсельный разъём негерметичного исполнения. Условный размер корпуса составляет 40. Конструкция серии ШР предусматривает наличие вилки и розетки, которые могут быть выполнены как в кабельном, так и в приборном варианте. Навесной метод монтажа упрощает установку и замену соединителя в составе оборудования.

Основные особенности конструкции:

• Цилиндрическая форма корпуса, характерная для серии ШР.
• Материал корпуса — алюминиевые сплавы, обеспечивающие малый вес при достаточной механической прочности.
• Исполнение с гайкой для экранированного кабеля, обозначаемое индексом «Э».
• Совместимость с ответными частями серии ШР40.

Гайка в составе соединителя служит для фиксации экранированного кабеля и обеспечения надёжного контакта экранной оплётки с корпусом разъёма, что необходимо для сохранения целостности экранирования на всём протяжении линии.

Электрические и эксплуатационные характеристики

Соединители серии ШР рассчитаны на работу в цепях с рабочим напряжением до 850 В. Токовая нагрузка зависит от типа установленных контактов и для ряда моделей серии может достигать 190 А. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях.

Разъём способен работать в широком диапазоне температур и выдерживать вибрационные и ударные нагрузки, что позволяет применять его в промышленном оборудовании, транспортных системах и стационарных технических установках. Негерметичное исполнение предполагает эксплуатацию внутри помещений или в условиях, где отсутствует прямое воздействие влаги и агрессивных сред.

Рекомендации по применению

Перед монтажом необходимо убедиться в совместимости разъёма с используемым кабелем и ответной частью. Навесной монтаж выполняется стандартным слесарным инструментом. При затяжке гайки следует соблюдать достаточное, но не избыточное усилие, чтобы обеспечить надёжную фиксацию кабеля без повреждения его оболочки и экранной оплётки.

Изделие поставляется как самостоятельный компонент для сборки кабельных соединений. Производитель, конкретный состав комплектации и страна производства в исходных данных не указаны, поэтому данные сведения при оформлении карточки товара не приводятся.
