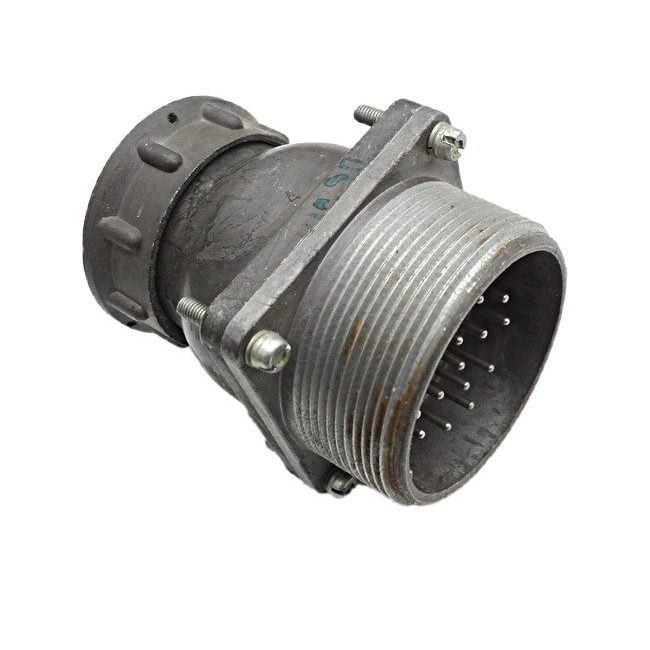

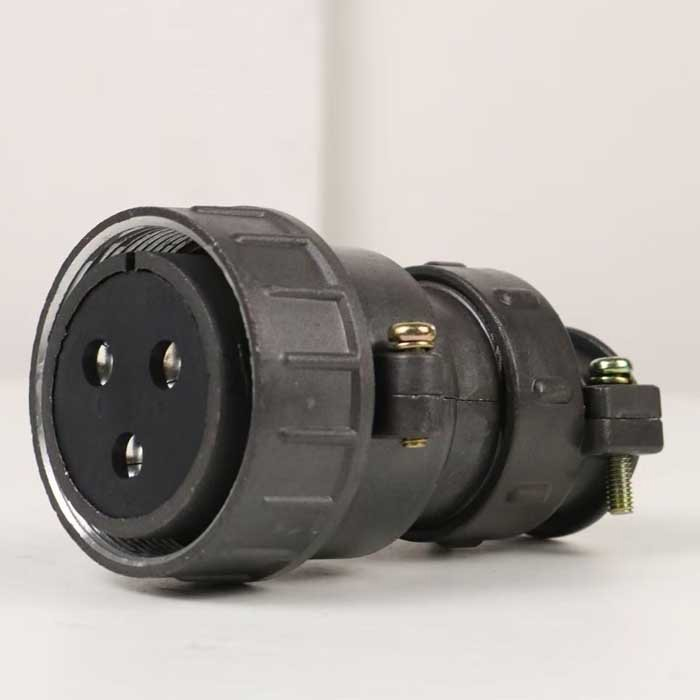

ШР40-ПК3НГ9 — это розетка блочная (приборная) цилиндрического типа из серии соединителей ШР общего промышленного назначения.

Назначение

Она предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре при работе в цепях постоянного и переменного токов частотой до 3 МГц и напряжении до 850 В (амплитудное значение).

Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, но допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения. ​

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 40 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 3 — количество контактов.

• НГ — покрытие контактов (никель на рабочей поверхности, серебро общее).

• 9 — комбинация диаметров контактов (Ø 5,5 мм).

Технические характеристики

Соединитель имеет 3 контакта диаметром 5,5 мм, сопротивление контакта не более 0,3 мОм и сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Рабочий ток на контакт достигает 100 А, общая токовая нагрузка — до 300 А.

Диапазон рабочих температур: от -60 до +60 °C (смена до +110 °C с учетом перегрева контактов); выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), удары до 5000 м/с², пониженное давление 1,3·10⁻⁴ Па.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.
