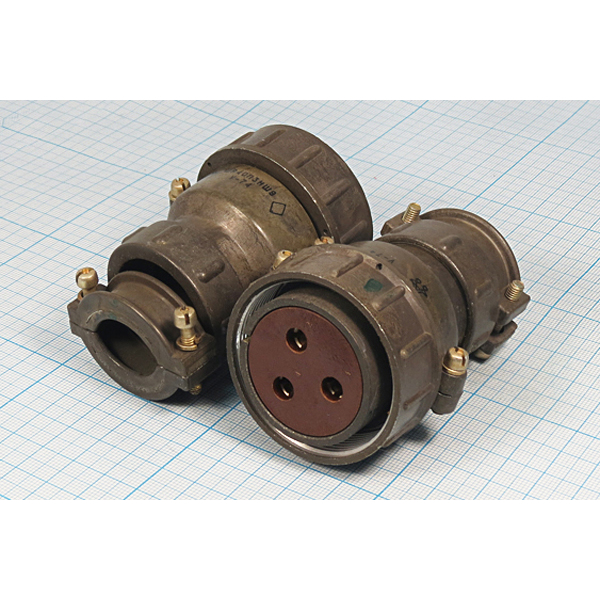

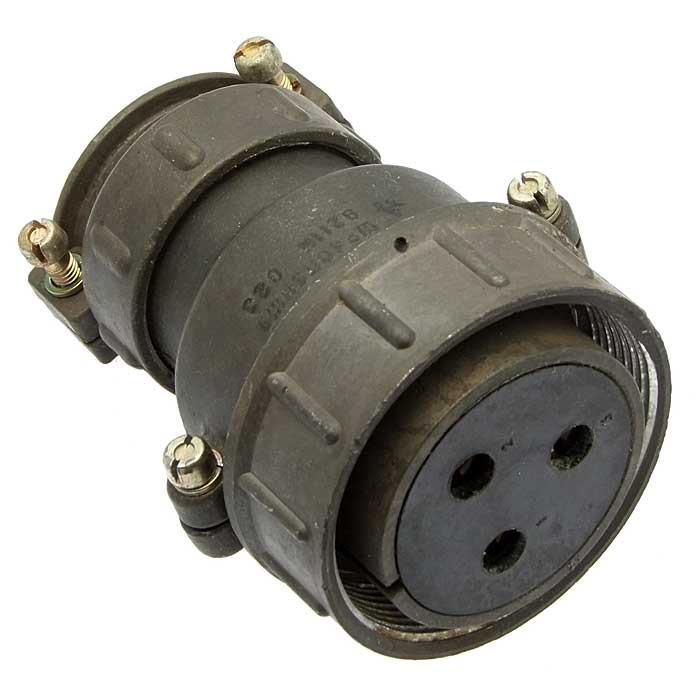

ШР40-П3НШ9Н — это цилиндрический электрический разъём (розетка кабельная) серии ШР, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основное назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Сочленение резьбовое с одношпоночной поляризацией корпусов, приборная часть без патрубка или с прямым/угловым, кабельная — с прямым патрубком под неэкранированный кабель.

Технические характеристики

• Количество контактов: 3 шт. диаметром 5,5 мм.

• Максимальная токовая нагрузка: до 300 А общая (на контакт — 100 А).

• Сопротивление контакта: не более 0,75 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные), температуры от -60 до +60 °C и пониженное давление до 1,3·10⁻⁴ Па. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет. Климатическое исполнение — УХЛ, негерметичный.

Расшифровка обозначения

ШР — тип; 40 — размер корпуса; П — прямой патрубок; 3 — число контактов; НШ — покрытие никелем, неэкранированный кабель; 9 — комбинация контактов; Н — никель.
