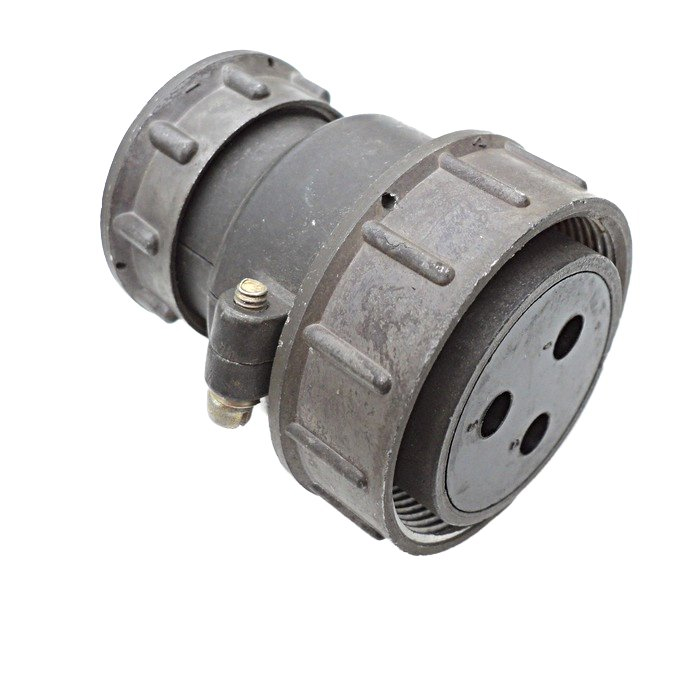

ШР40-П3ЭШ9 — это низкочастотный цилиндрический соединитель серии ШР с резьбовым соединением и нормальными габаритами, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Описание

Это розетка кабельная с прямым патрубком и гайкой для экранированного кабеля, объемного монтажа, одношпоночного исполнения. Она применяется для надежного соединения и разъединения проводов, кабелей или блоков в электро- и радиоаппаратуре. Соединители ШР состоят из вилки и розетки, где данная модель — кабельная часть.

Расшифровка обозначения

• ШР — тип соединителя.

• 40 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 3 — количество контактов.

• ЭШ — экранированный кабель с гайкой.

• 9 — сочетание контактов.

Технические характеристики

• Рабочий ток на контакт: 100 А (общий до 300 А).

• Диаметр контактов: 5,5 мм.

• Сопротивление контакта: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Метод монтажа: пайка, покрытие контактов — серебро.

• Габариты: 48×48×42 мм. ​

Условия эксплуатации

Работает при температуре от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ2 (внутренний монтаж, допускается наружный с защитой). Наработка: минимум 1000 часов, до 500 сочленений-расчленений.
