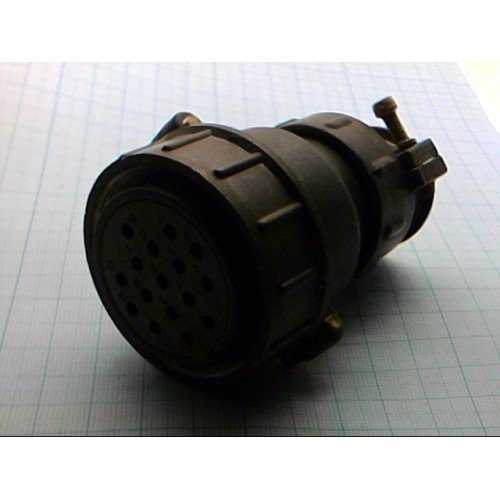

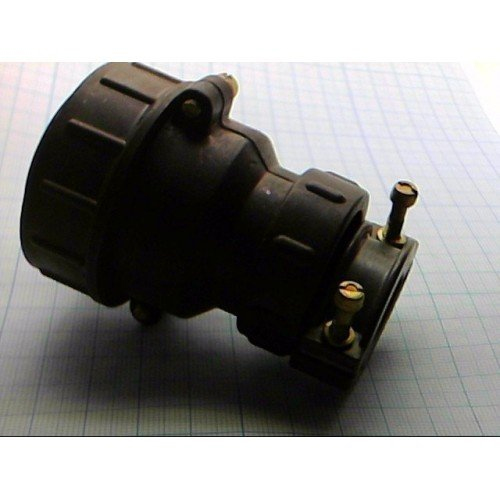

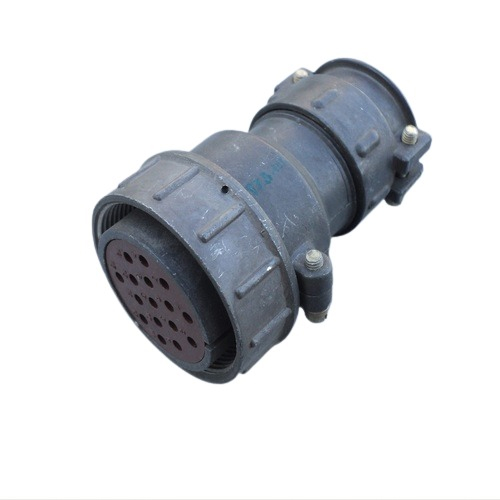

ШР40-П16НШ2Н — это низкочастотный цилиндрический электрический разъём серии ШР, представляющий собой кабельную розетку с резьбовым соединением, рассчитанную на работу в тяжёлых условиях эксплуатации.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц.

• Используется в аппаратуре общего и специального назначения: промышленные установки, измерительная техника, транспортное оборудование, военная и авиационная техника (наследие советских стандартов).

• Пригоден для внутреннего и наружного применения при условии защиты от пыли и влаги со стороны потребителя.

Расшифровка маркировки

• «ШР» — серия разъёмов, низкочастотные цилиндрические соединители.

• «40» — условный размер корпуса (габарит серии).

• «П» — исполнение с прямым патрубком для кабеля.

• «16» — количество контактов.

• «НШ2» — тип контактного набора и исполнения: гнездовые контакты (розетка), определённое сочетание диаметров контактов и конструкции корпуса.

• «Н» в конце — вариант исполнения по конкретным техническим условиям (ТУ), часто с уточнениями по качеству, приёмке или доработкам.

Конструкция и контакты

• Тип разъёма: розетка кабельная, цилиндрическая, с резьбовым способом сочленения.

• Контакты — гнёзда, посеребрённые (покрытие Ag) для улучшения проводимости и коррозионной стойкости.​

• Количество контактов: 16, из них 14 контактов диаметром около 1,5 мм и 2 контакта увеличенного диаметра около 2,5 мм (для более мощных цепей).

• Тип корпуса: металлический (обычно алюминиевый сплав), тёмно-серого цвета; изолятор — карболит.​

• Патрубок прямой, рассчитан на подключение неэкранированного кабеля, с накидной гайкой для фиксации кабеля.​

Основные электрические характеристики

• Номинальное (рабочее) напряжение — до 850 В (амплитудное значение).

• Максимальная токовая нагрузка:

  • для контактов Ø 1,5 мм — порядка 20 А;

  • для контактов Ø 2,5 мм — порядка 35 А.​

• Диапазон рабочих частот — от единиц герц до нескольких килогерц (типично до 5 кГц для паспортных механических испытаний, электрически допускается до нескольких мегагерц для серии).

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Сопротивление контакта — до единиц миллиом: около 2,5 мОм для малых контактов и около 1 мОм для крупных.​

Механические и климатические характеристики

• Рабочий диапазон температур: примерно от −60 °C до +60 °C.

• Относительная влажность до 98% при температуре около +25 °C.​

• Атмосферное давление — от сильно разреженного (высотные условия) до повышенного в пределах, указанных в ТУ.

• Устойчивость к ударам:

  • ускорение при ударе одиночного действия — до 5000 м/с²;

  • при многократных ударах — до 350 м/с².
